Jak prawidłowo zaplanować instalację zasilającą dla folii grzewczej?

2023-11-02
Jak prawidłowo zaplanować instalację zasilającą dla folii grzewczej?

Krok 1: Określenie Sumarycznego Obciążenia

Zanim przystąpisz do jakichkolwiek obliczeń, musisz znać całkowite obciążenie prądowe systemu. Zbierz dane o wszystkich sekcjach folii grzewczej, które planujesz zainstalować, a następnie sumuj ich moce. To da Ci obraz tego, jakie obciążenie będzie musiała wytrzymać Twoja instalacja.

Krok 2: Wymagana Moc na Metr Kwadratowy

Odpowiednia moc na metr kwadratowy zależy od wielu czynników. Analizując izolację termiczną budynku, rodzaj podłogi, pożądaną temperaturę oraz warunki klimatyczne, będziesz w stanie oszacować, ile mocy będzie potrzebne. Pamiętaj, że wartości te mogą się różnić, od 80 W/m² w dobrze izolowanych pomieszczeniach, do nawet 220 W/m² w tych słabo izolowanych.


Obliczenie Całkowitej Zaplanowanej Mocy: Pomnóż powierzchnię ogrzewanej strefy przez wymaganą moc na metr kwadratowy, aby uzyskać całkowitą zaplanowaną moc instalacji.

Całkowita moc [W] = Powierzchnia [m2] × Moc na m2 [W/m2]



Krok 3: Wybór Przekroju Przewodu

Na podstawie sumarycznej mocy, jaką planujesz zainstalować, wybierz odpowiedni przekrój przewodu. Tabele obciążalności prądowej dla przewodów YDY mogą Ci w tym pomóc. Pamiętaj o uwzględnieniu warunków, w jakich przewód będzie pracował.

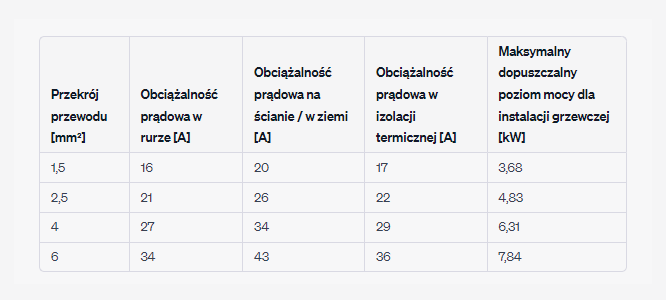

Poniżej została przedstawiona przykładowa tabela obciążalności prądowej dla przewodów YDY o przekrojach 1,5 mm², 2,5 mm², 4 mm² i 6 mm

Te wartości są przykładowe i mogą się różnić w zależności od producenta oraz konkretnego typu przewodu YDY. Wartości te mogą się także różnić w zależności od warunków eksploatacyjnych, takich jak temperatura otoczenia czy sposób ułożenia przewodu.

Pamiętaj, że bezpieczeństwo jest najważniejsze, a niewłaściwie dobrana instalacja może prowadzić do przegrzewania się przewodów, a w skrajnych przypadkach – do pożaru. Zawsze należy postępować zgodnie z obowiązującymi normami i przepisami dotyczącymi instalacji elektrycznych.

Krok 4: Warunki Eksploatacyjne

Temperatura otoczenia, sposób ułożenia przewodu i inne źródła ciepła to czynniki, które musisz wziąć pod uwagę, decydując o obciążalności prądowej instalacji.

Krok 5: Margines Bezpieczeństwa

Zawsze planuj z zapasem. Dodanie marginesu bezpieczeństwa do obliczeń to sposób na zabezpieczenie się przed przyszłymi rozszerzeniami systemu czy nieprzewidzianymi zmianami w obciążeniu.

Krok 6: Zgodność z Normami

Upewnij się, że Twój projekt spełnia wszystkie obowiązujące normy i przepisy. To kluczowy element zapewnienia bezpieczeństwa instalacji.

Krok 7: Konsultacja z Fachowcem

Nie bój się prosić o pomoc. Skonsultowanie się z wykwalifikowanym elektrykiem może pomóc Ci w uniknięciu błędów i zagwarantować, że cała instalacja zostanie przeprowadzona prawidłowo.

Podsumowanie

Bezpieczeństwo jest najważniejsze. Dokładne planowanie, uwzględnienie wszystkich kluczowych czynników i konsultacja z profesjonalistami to najlepsza droga do zbudowania bezpiecznej i efektywnej instalacji zasilającej dla Twojego systemu ogrzewania. Postępuj zgodnie z normami i nigdy nie ignoruj znaczenia dokładnych obliczeń i profesjonalnej porady.
