Jakie materiały instalacyjne są potrzebne do wykonania systemu grzewczego opartego na folii grzewczej?

Jakie materiały instalacyjne są potrzebne do wykonania systemu grzewczego opartego na folii grzewczej?

Przygotowując się do wykonania instalacji systemu grzejnego opartego na folii grzewczej należy zaopatrzyć się w niezbędne materiały instalacyjne. Folia grzewcza służy do ogrzewania płaszczyznowego podłogowego, ściennego i sufitowego pomieszczeń. Montaż w systemie podłogowym możliwy jest pod panelami lub pod wylewką. Z kolei montując folie grzewcze w systemie ściennym lub podłogowym instalujemy ją pod płytami gipsowymi. Przedstawioną listę materiałów można zastosować przy każdym rodzaju montażu. Zapraszamy do zapoznania się z poniższą listą.



 Materiały instalacyjne

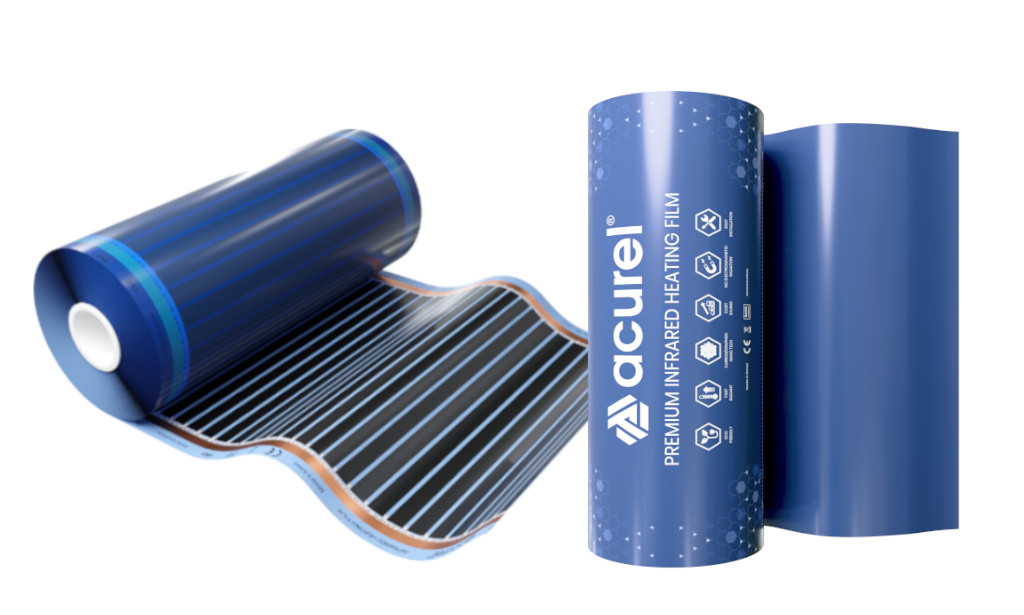

Folia grzewcza Acurel

Specyfikacja

Szerokość: 25cm, 30cm, 50cm, 80cm, 100 cm

Moc: 80 - 220 W/m²

Zasilanie: 230V, 50Hz

Zastosowanie

Folia grzewcza do ogrzewania powierzchniowego

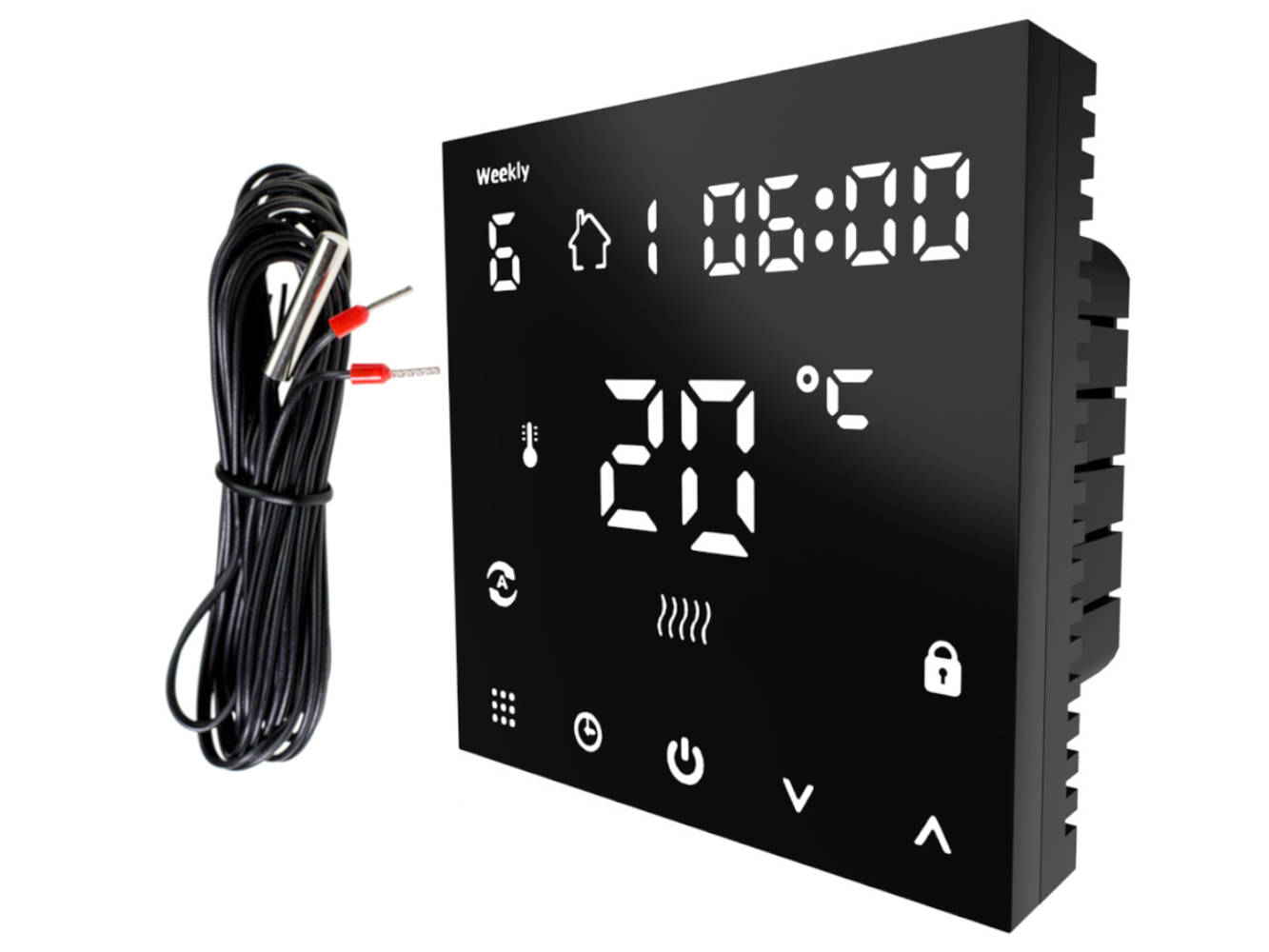

Regulator temperatury, termostat

Regulator temperatury z czujnikiem temperatury

Specyfikacja

Zasilanie: 230V

Obciążenie max: 16A

Zewnętrzny czujnik temperatury o długości 2.5 - 3 m

Zastosowanie

Termostat może kontrolować temperaturę w pomieszczeniu oraz niezależnie kontrolować temperaturę powierzchni grzewczej.

Zewnętrzny czujnik temperatur do podłączenia do termostatu bezpośrednio pod folią grzewczą. Kontroluje on temperaturę podłoża.




Przewody elektryczne zasilające folie grzewczą

Specyfikacja

Typ: LgY 450/750 V (linka)

Średnica: 1x 2,5 mm²niebieski/brązowy

Zastosowanie

Przewód elektryczny do łączenia pasów folii grzewczej oraz połączenia instalacji grzewczej z siecią elektryczną.

Przewód elektryczny

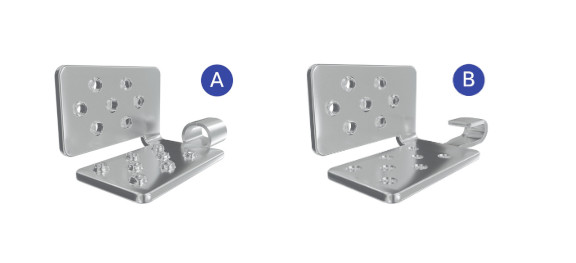

Konektor instalacyjny

Konektor instalacyjny Typ: A / Typ: B

Specyfikacja

Złączka miedziana powlekana cyną.

Zastosowanie

Konektor instalacyjny łączy folię grzewczą z przewodem elektrycznym.

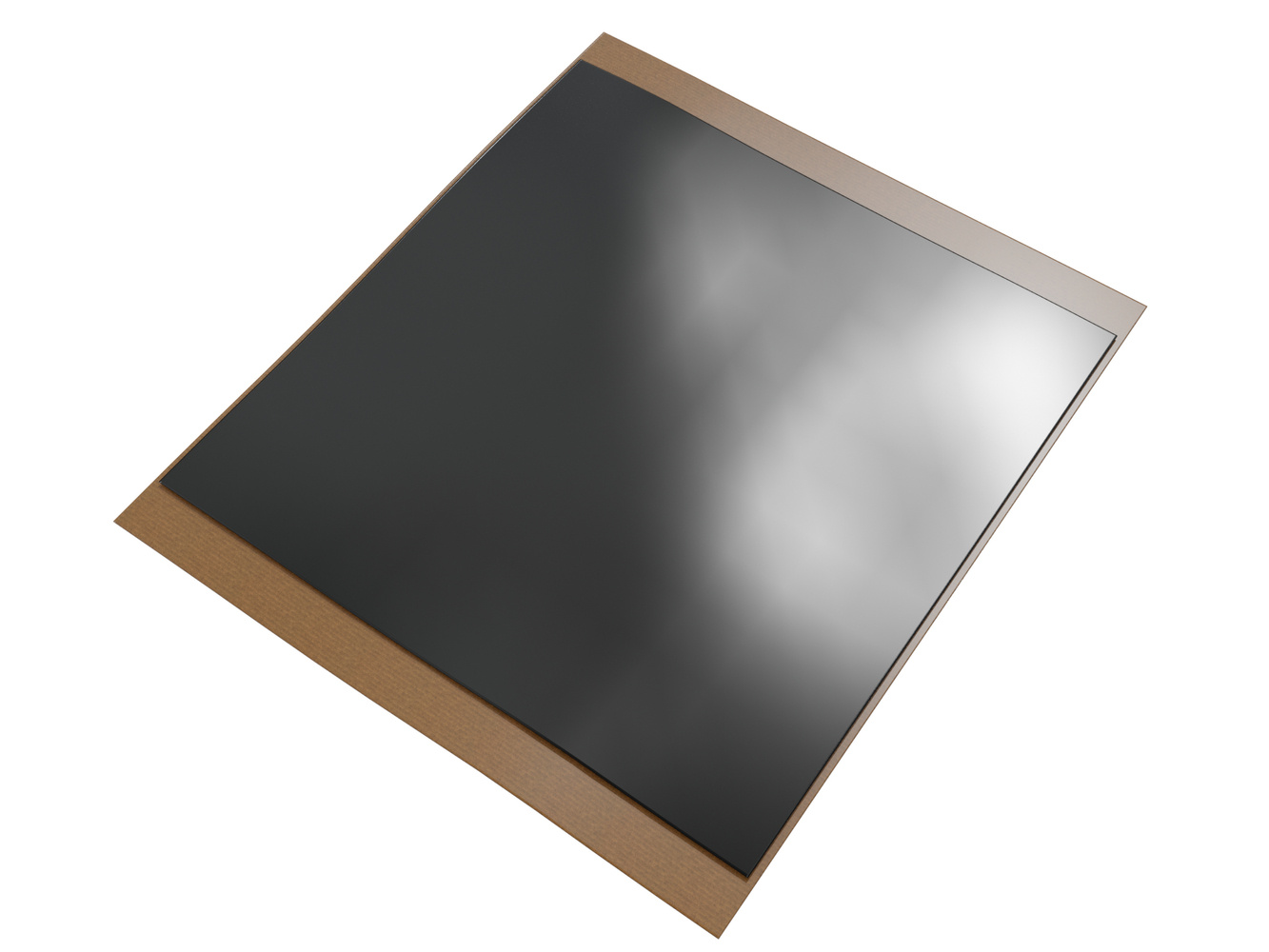

Taśma samowulkanizująca - taśma butylowa

Specyfikacja

Szerokość: 50 mm



Zastosowanie

Izolowanie połączeń elektrycznych folii grzewczej na podczerwień z przewodem zasilającymi. Ochrona  połączenia elektrycznego przed zawilgoceniem.

Taśma samowulkanizująca 5x5cm

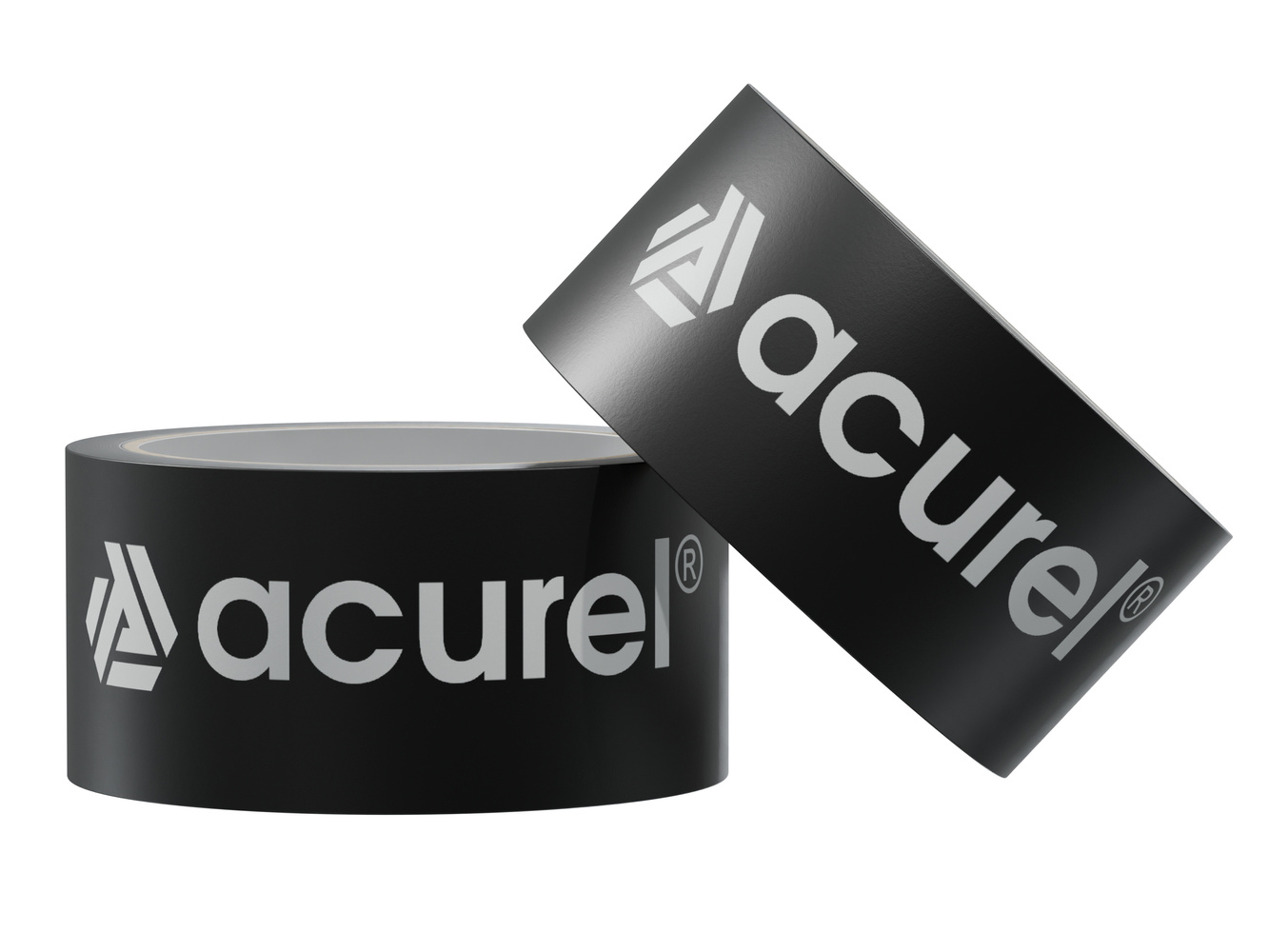

Taśma elektroizolacyjna

Taśma elektroizolacyjna

Specyfikacja

Materiał: PCV

Szerokość: 50mm

Długość: 15m

Zastosowanie

Taśma służy do izolacji elektrycznej krawędzi folii grzewczej.

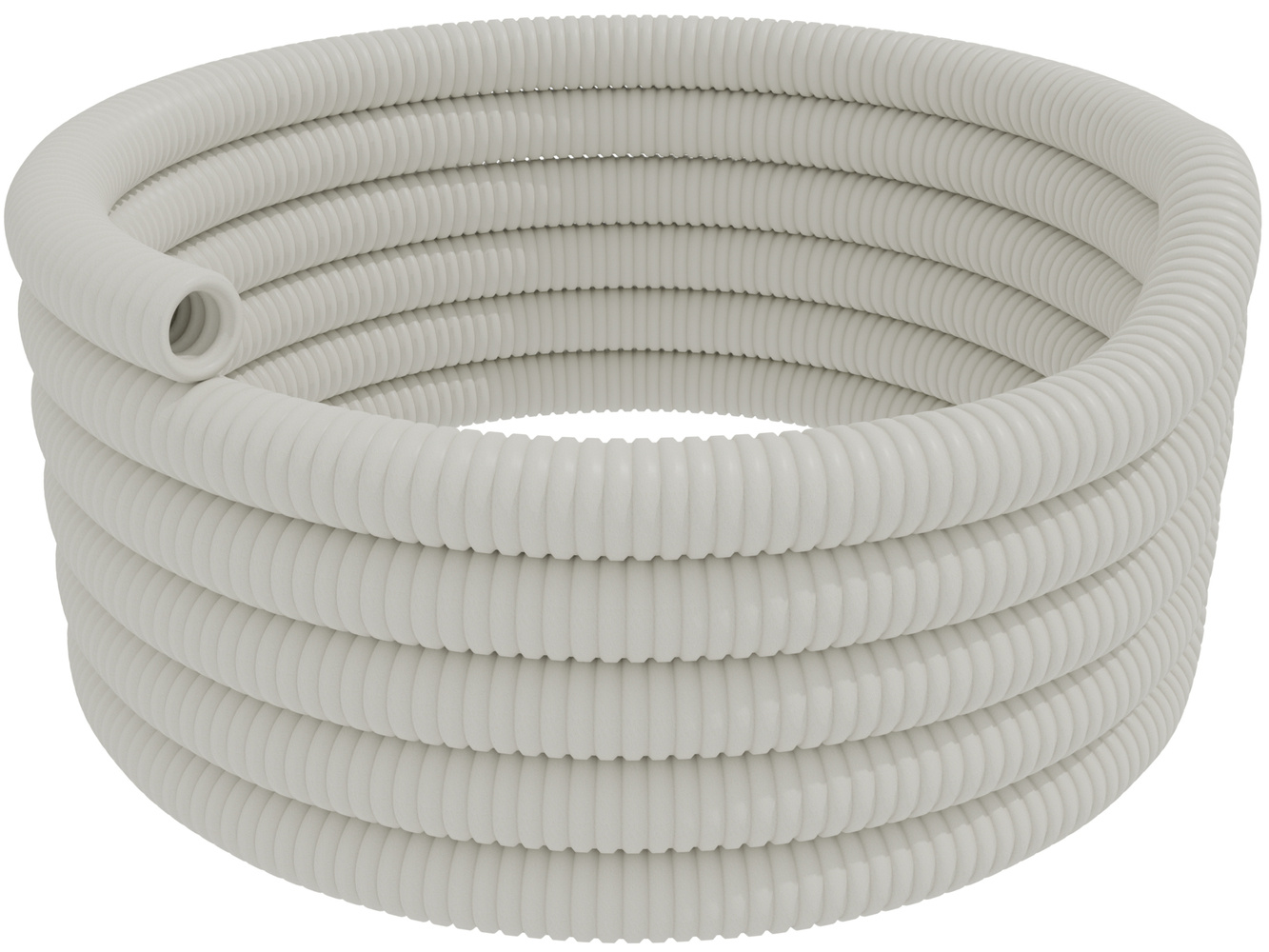

Peszel, rura karbowana

Specyfikacja

Średnica: 16/11 mm

Odporność termiczna: -20°C do +50°C

Odporność mechaniczna: 320 N bez pilota

Zastosowanie

Stosowany do zabezpieczenia kabli zasilających oraz zewnętrznego czujnika temperatury podłogi przed uszkodzeniami mechanicznymi.

Peszel z zaślepką

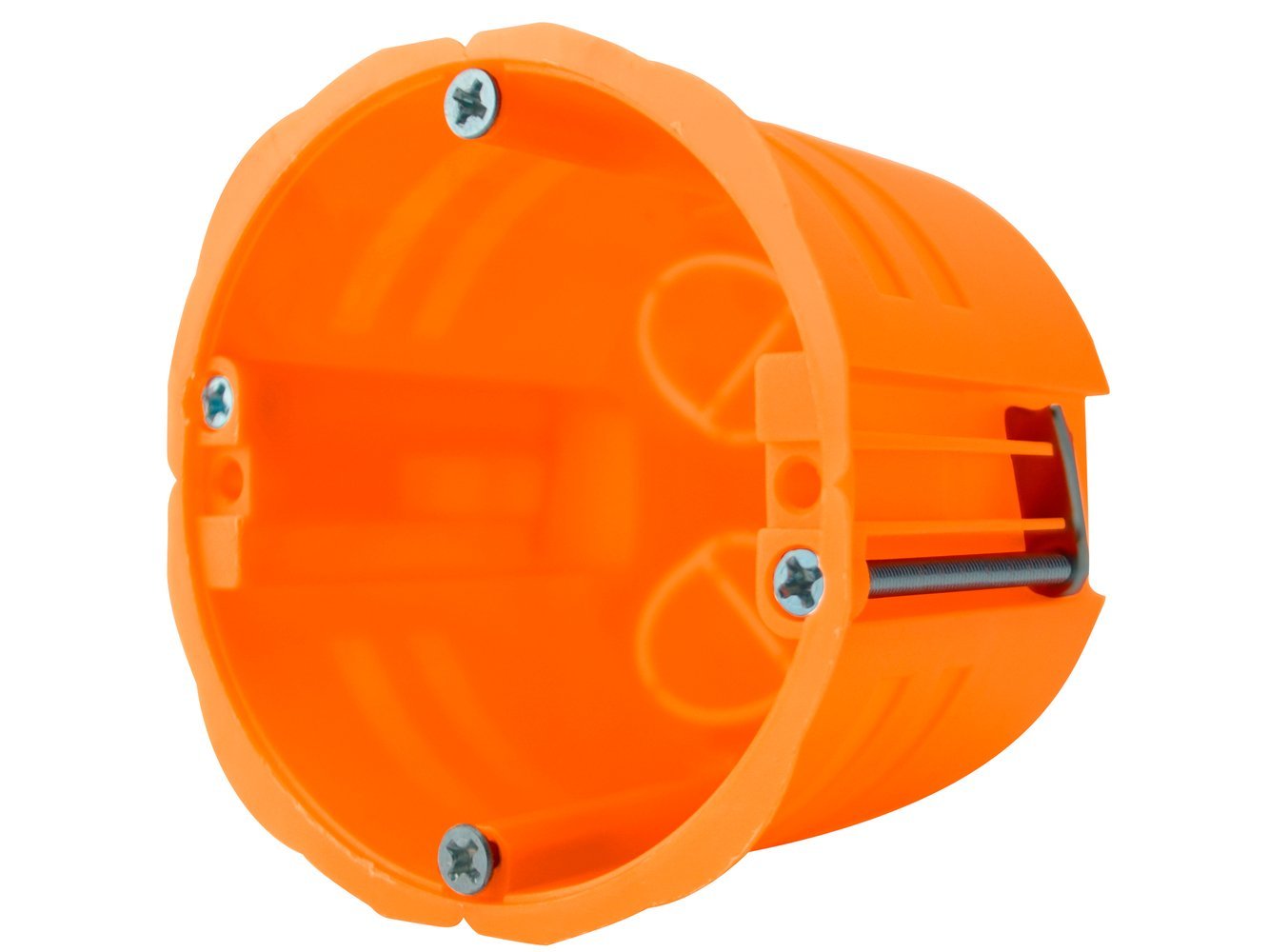

Puszka instalacyjna

Puszka instalacyjna

Specyfikacja

Wymiar: 60 cm

Typ: podtynkowy

Typ: do płyt g/k

Zastosowanie

Do instalacji termostatu, połączeń elektrycznych.

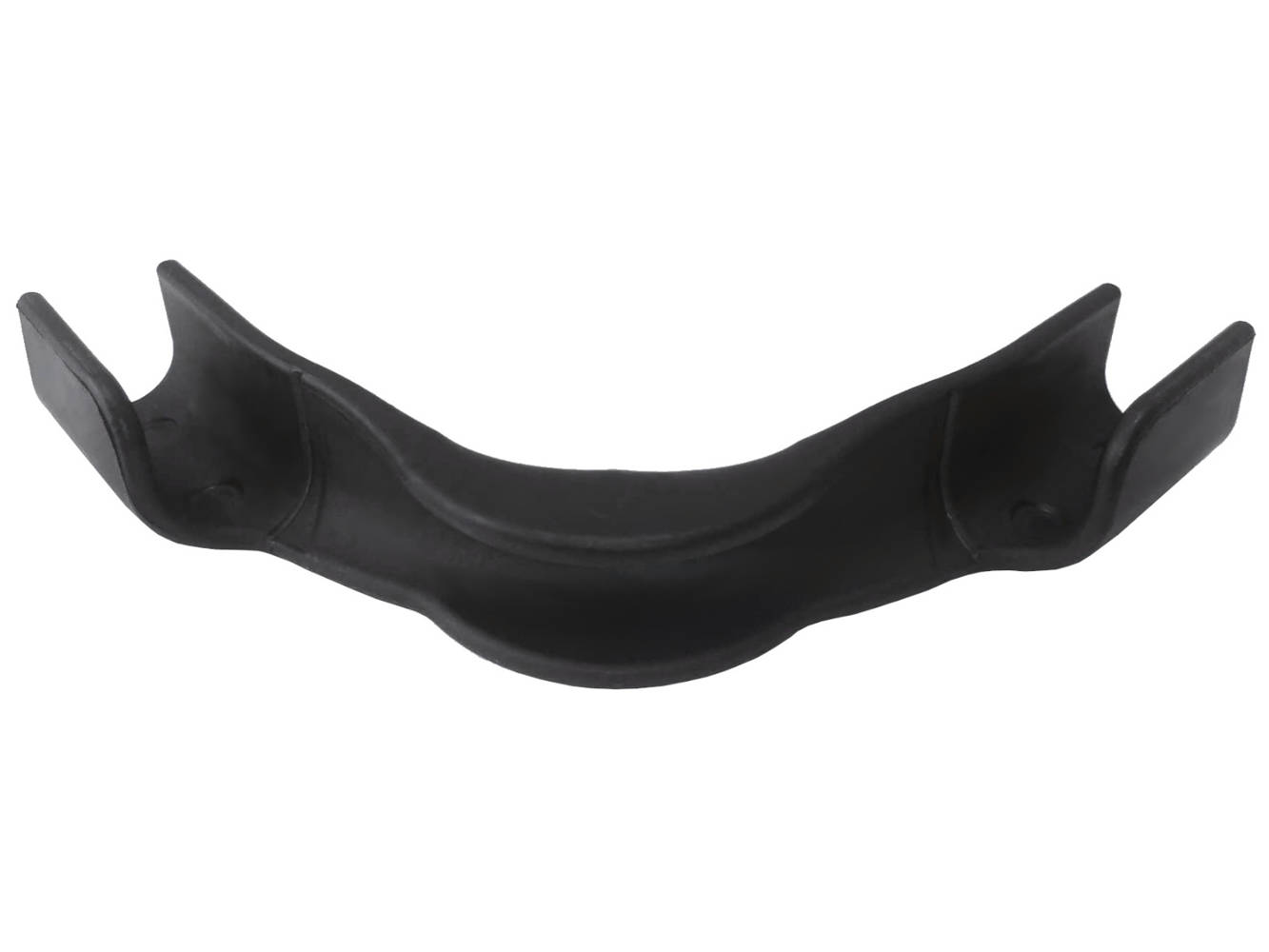

Łuk prowadzący

Specyfikacja

Promień: 14cm

Średnica wew.: 18mm

Zastosowanie

Łuk prowadzący gwarantuje zachowanie właściwej krzywizny przejścia rurki, peszla ze ściany do struktury podłogi.

Łuk prowadzący



Taśma samoprzylepna

Taśma samoprzylepna

Specyfikacja

Szerokość: 50 mm



Zastosowanie

Połączenia: maty izolacyjnej, folii paroizolacyjnej, folii grzewczej z matą izolacyjną.

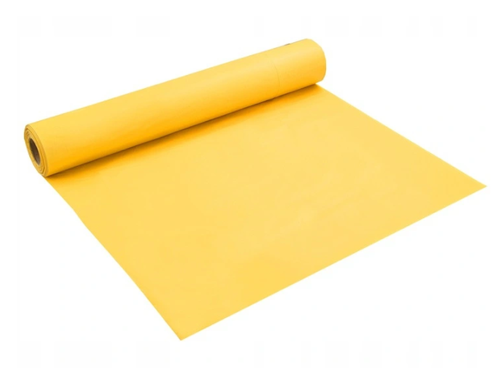

Folia paroizolacyjna

Specyfikacja

Grubość: +/- 0.2 mm

Szerokość: 200 cm

Zastosowanie

Zabezpieczenie przed zawilgoceniem, ochrona systemu grzewczego przed zalaniem. Zmniejsza również tarcie wykładziny podłogowej o folię grzewczą.

Folia paroizolacyjna

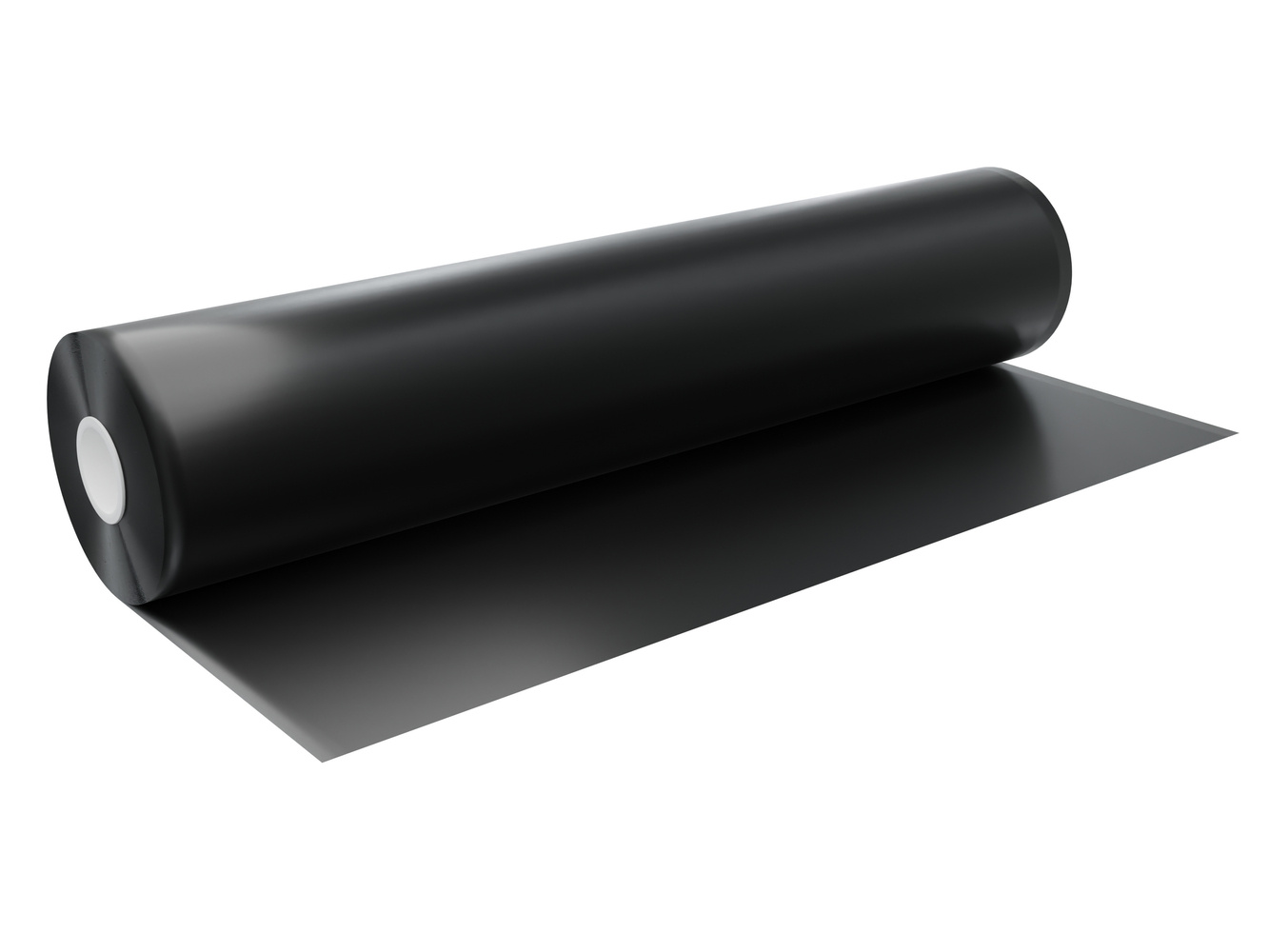

Folia paroizolacyjna LDPE

Folia paroizolacyjna LDPE

Specyfikacja

Grubość: +/- 0.3 mm

Szerokość: 400 cm

Zastosowanie

Zabezpieczenie przed zawilgoceniem.




Siatka ze stali nierdzewnej

Specyfikacja

Grubość: 0.12mm

Szerokość: 100 cm

Materiał: stal nierdzewna AISI 304

Zastosowanie

Uziemienie instalacji grzewczej z folią grzewczą.

Siatka ze stali nierdzewnej

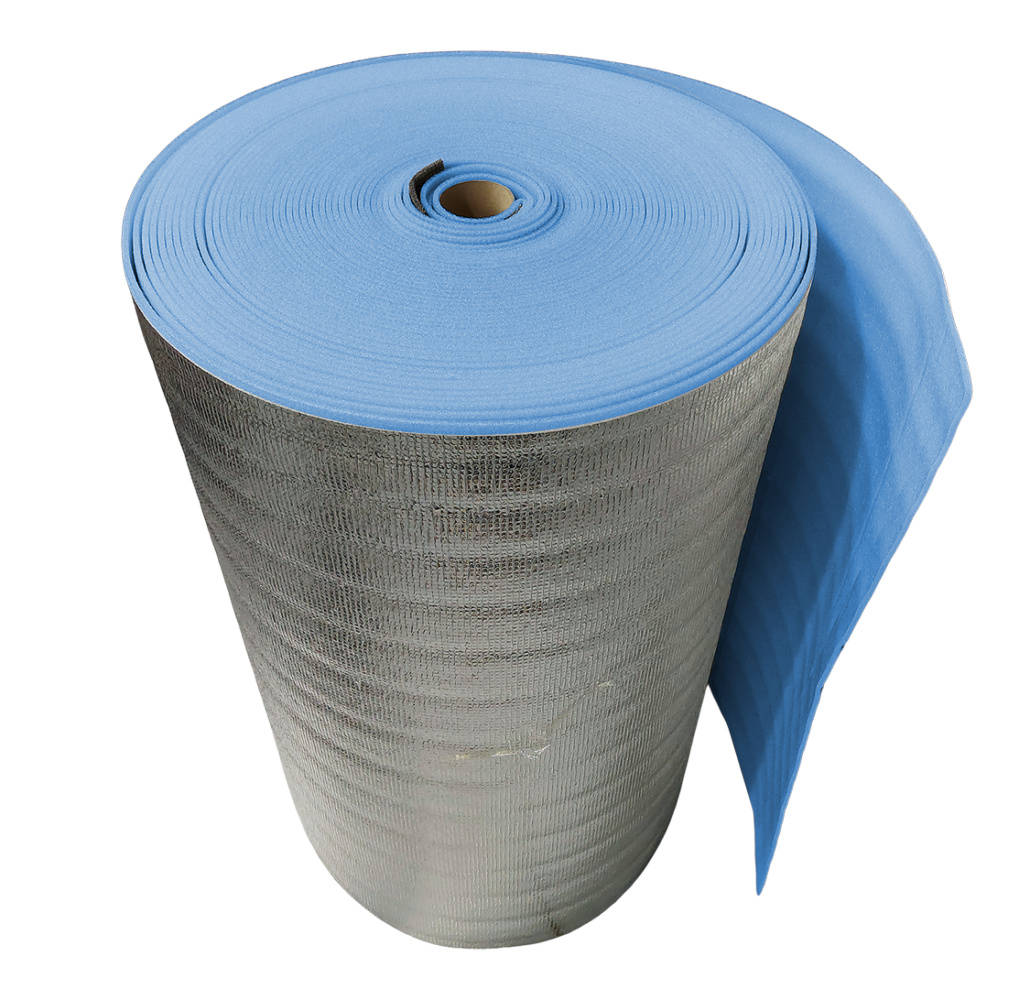

Podkład izolacyjny

Podkład izolacyjny

Specyfikacja

Grubość: 3 mm-5 mm

Szerokość: 100 cm

Zastosowanie

Izolacja termiczna posadzki oraz tłumienie odgłosów powstałych na skutek użytkowania / chodzenia. Pojedyncza lub podwójna warstwa laminowana metalizowaną folia aluminiową zatrzymuje chłód z posadzki oraz odbija ciepło wytwarzane przez folię grzewczą.

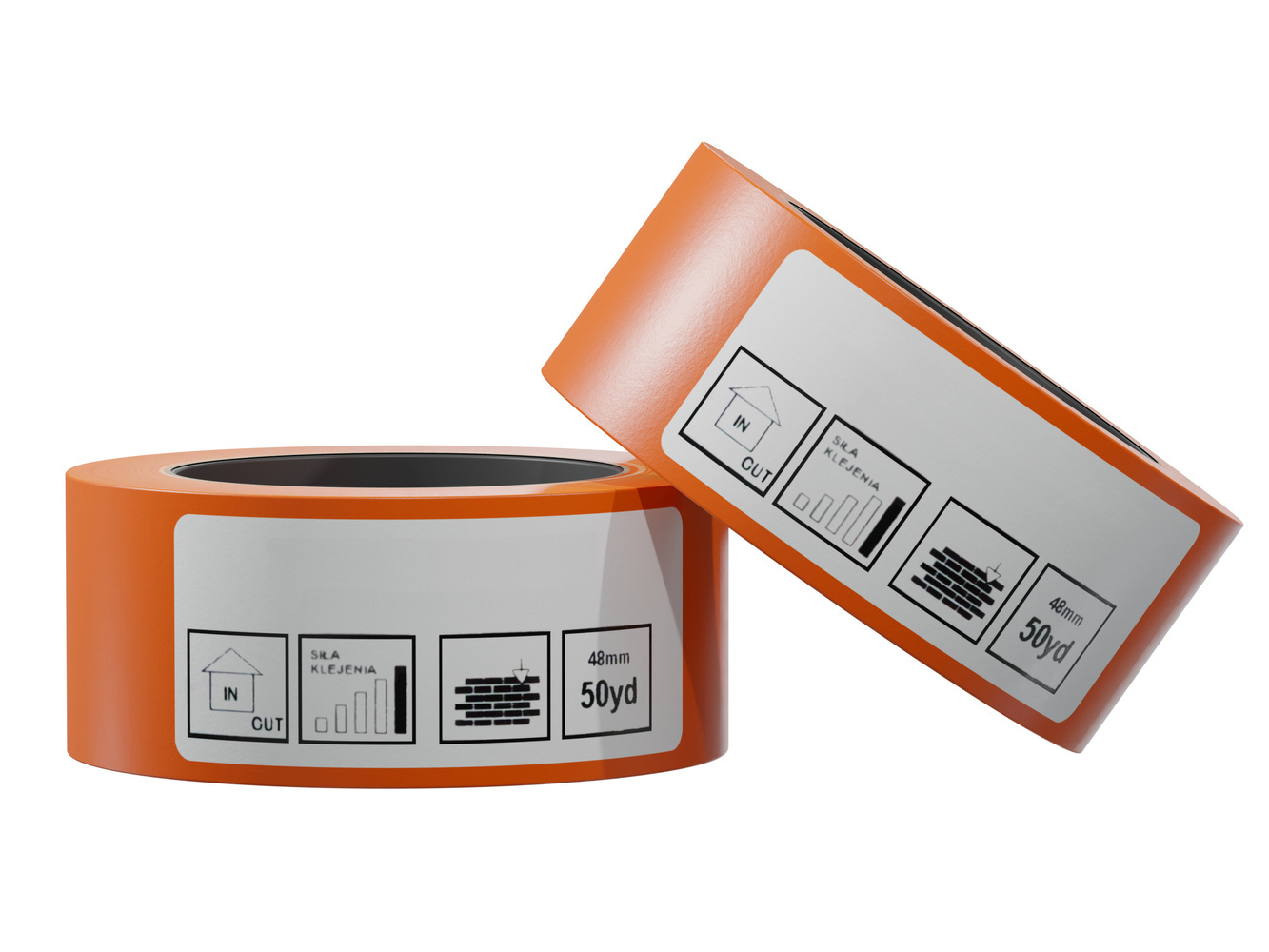

Taśma zbrojona

Specyfikacja

Długość: 46 m

Szerokość: 48 mm

Zastosowanie

Wzmocniona samoprzylepna taśma izolacyjna do stabilizacji i łączenia elementów elektrycznego ogrzewania podłogowego tj.: folia grzewcza, płyty/maty izolacyjne, folia paroizolacyjna, siatka ze stali nierdzewnej.

Taśma zbrojona
