Pomiary elektryczne w systemach grzewczych z folią grzewczą: Klucz do bezpieczeństwa i efektywności

2023-11-06
Pomiary elektryczne w systemach grzewczych z folią grzewczą: Klucz do bezpieczeństwa i efektywności

Systemy grzewcze oparte na folii grzewczej zdobywają na popularności dzięki swojej efektywności, równomiernemu rozprowadzaniu ciepła oraz prostocie instalacji. Aby jednak cieszyć się wszystkimi zaletami, które oferują, konieczne jest przeprowadzenie dokładnych pomiarów elektrycznych. Poniżej przyjrzymy się, dlaczego są one tak ważne i jak je prawidłowo wykonać.

Pomiar Rezystancji Systemu Grzewczego: Pierwszy Krok do Pewności

Dlaczego Jest To Takie Ważne?

Pomiar rezystancji systemu grzewczego pozwala zweryfikować, czy cała instalacja działa prawidłowo i czy nie występują żadne uszkodzenia wewnętrzne, które mogłyby wpłynąć na jej efektywność lub bezpieczeństwo użytkowania.

Jak Przeprowadzić Pomiar?

Do pomiaru należy użyć miernika uniwersalnego, ustawionego na pomiar rezystancji. Zakres pomiarowy powinien być dostosowany do rozmiaru instalacji - od 2 kΩ dla mniejszych połączeń, do 200 Ω dla większych systemów.

Wartości Referencyjne

Otrzymane wyniki należy porównać z wartościami referencyjnymi dla konkretnego modelu i typu folii grzewczej. Zmierzona wartość powinna mieścić się w zakresie +/- 10% wartości nominalnej.

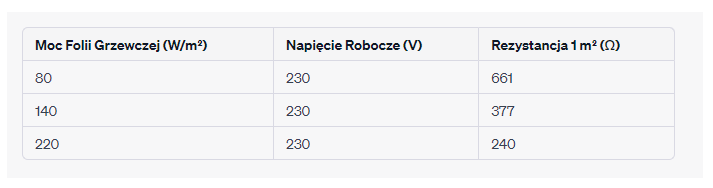

Tabela Wartości Referencyjnych dla Rezystancji Systemu Grzewczego

Pomiar Rezystancji Czujnika Podłogowego: Zapewnienie Prawidłowego Działania

Cel Pomiaru

Celem tego pomiaru jest sprawdzenie, czy czujnik podłogowy działa prawidłowo i czy nie został uszkodzony podczas instalacji.

Proces Pomiarowy

Miernik uniwersalny należy podłączyć do końcówek czujnika, a następnie ustawić go na pomiar rezystancji w zakresie od 20 kΩ. Ważne jest, aby podczas pomiaru nie dotykać końcówek, aby uniknąć wpływu rezystancji skóry na wyniki.

Wartości Referencyjne

Zmierzoną wartość rezystancji czujnika należy porównać z wartościami referencyjnymi dla danej temperatury otoczenia. Oczekuje się, że zmierzona wartość będzie w zakresie +/- 10% wartości nominalnej.

Tabela Wartości Referencyjnych dla Rezystancji Czujnika NTC w Zależności od Temperatury

Temperatura Powierzchni Instalacji (°C) Rezystancja Czujnika (kΩ)
5 22
10 18
15 15
20 12
25 10

Znaczenie Pomiarów i Dokumentacja

Pomiary te są kluczowe dla zapewnienia bezpieczeństwa, efektywności energetycznej i długotrwałej niezawodności systemu grzewczego. Regularne testy i pomiary pomagają w wczesnym wykrywaniu potencjalnych problemów, umożliwiają szybką interwencję i naprawę, co przyczynia się do zwiększenia żywotności całego systemu. Dokładna dokumentacja wyników pomiarów, zapisana na przykład w karcie gwarancyjnej, jest niezbędna w przypadku roszczeń gwarancyjnych lub do celów serwisowych.

Przestrzeganie powyższych wytycznych pomiarowych zapewni, że system grzewczy oparty na folii grzewczej będzie funkcjonował niezawodnie, bezpiecznie i ekonomicznie przez cały okres swojej eksploatacji, minimalizując ryzyko awarii i nieplanowanych przestojów.
