Schemat montażu folii grzewczej Acurel w systemie pod panele

Montaż folii grzewczej pod panami podłogowymi to najczęstsza metoda elektrycznego ogrzewania podłogowego . Folia grzewcza układana jest bezpośrednio pod panelami podłogowymi na macie izolacyjnej. Ciepło z folii grzewczej emitowane jest na dużej płaszczyźnie wprost do pomieszczenia. System grzewczy możemy zamontować i zdemontować w każdym momencie. Sterowanie temperaturą odbywa się za pośrednictwem termostatu. Ogrzewanie podłogowe folią grzewczą pod panelami może być stosowane jako ogrzewanie główne lub ogrzewanie pomocnicze.

Schemat pod panelami 1

Schemat układania folii grzewczej pod panelami w pomieszczeniu suchym:

  1. Panele podłogowe
  2. Folia paroizolacyjna
  3. Folia grzewcza
  4. Mata izolacyjna
  5. Folia paroizolacyjna
  6. Wylewka z betonu
Schemat pod panelami 2

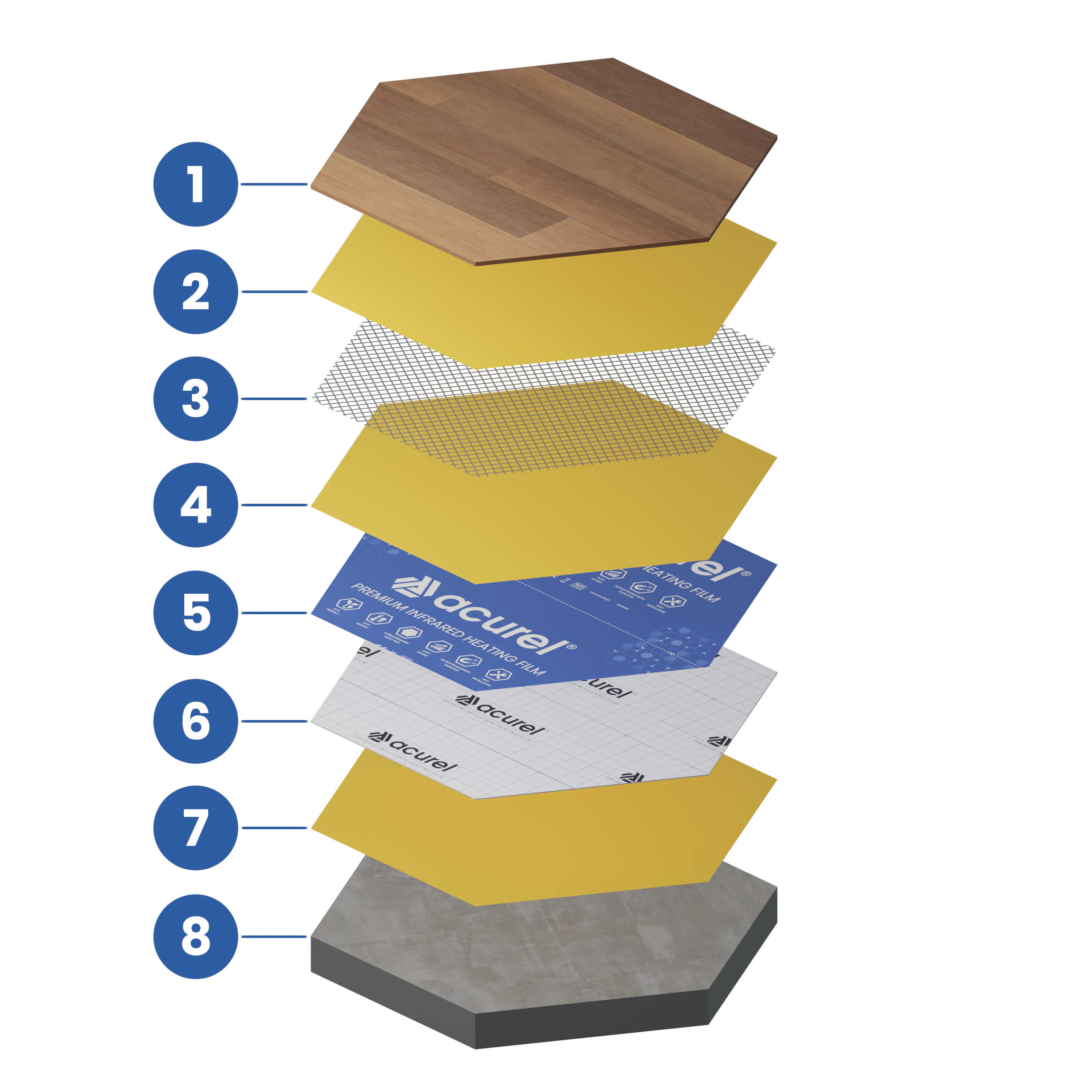

Schemat układania folii grzewczej pod panelami w pomieszczeniu wilgotnym:

  1. Panele podłogowe
  2. Folia paroizolacyjna
  3. Uziemiona elektrycznie siatka ze stali nierdzewnej
  4. Folia paroizolacyjna
  5. Folia grzewcza
  6. Mata izolacyjna
  7. Folia paroizolacyjna
  8. Wylewka betonowa
