Schemat montażu folii grzewczej Acurel w systemie ściennym

Folia grzewcza można również zamontować pod płytami z gips kartonu. System grzewczy umożliwia tworzenie dowolnych grzejników ściennych dopasowanych do pomieszczenia lub dużych płaszczyzn grzewczych. Sterowanie temperaturą odbywa się za pośrednictwem termostatu.

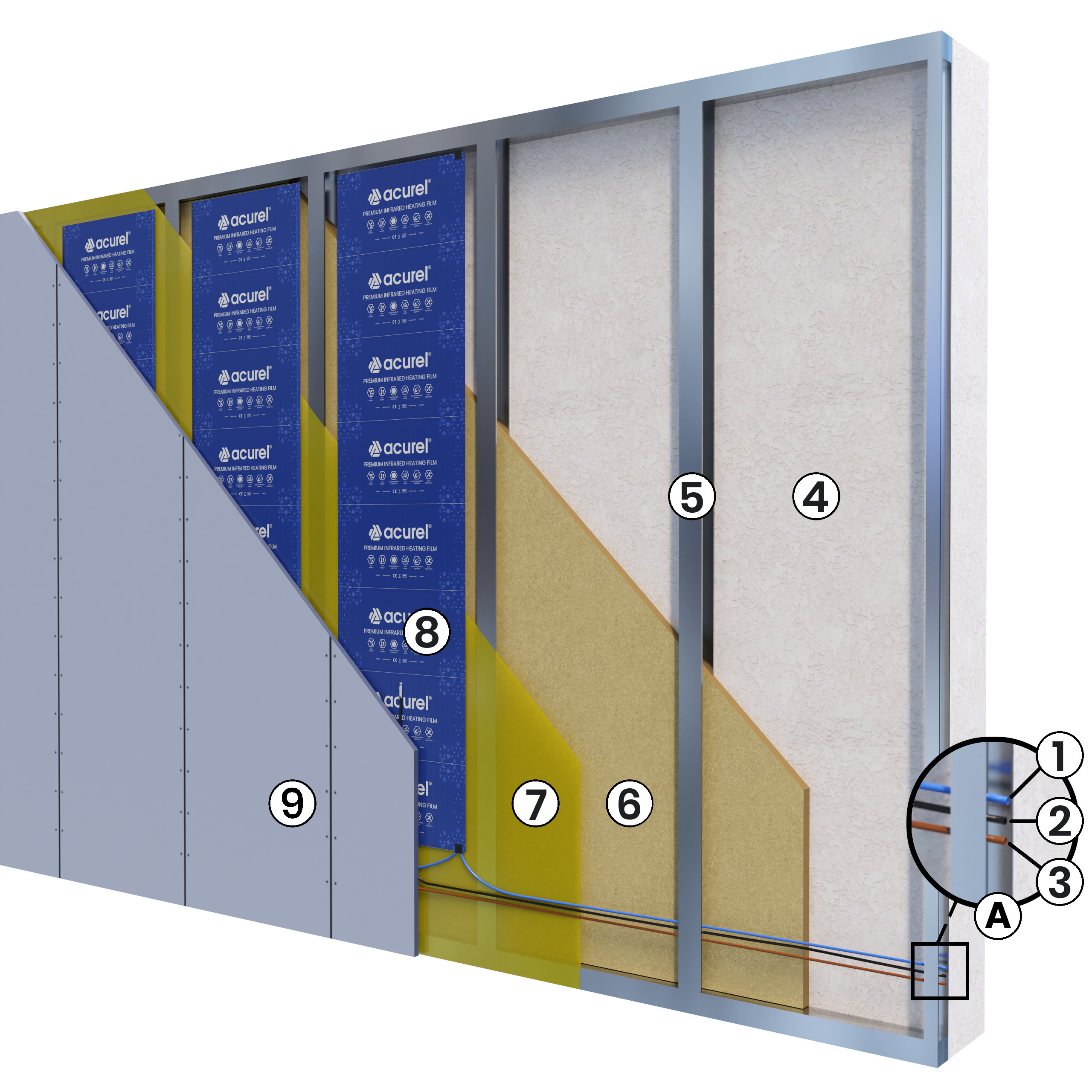

Schemat układania folii grzewczej na ścianę:

  1. Kabel instalacyjny (niebieski)
  2. Zewnętrzny czujnik temperatury
  3. Kabel instalacyjny (brązowy)
  4. Ściana
  5. Konstrukcja stalowa
  6. Wełna mineralna
  7. Folia paroizolacyjna
  8. Folia grzewcza
  9. Płyta gipsowo-kartonowa
