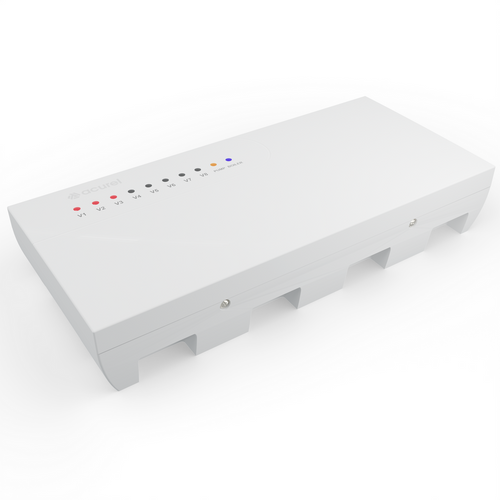

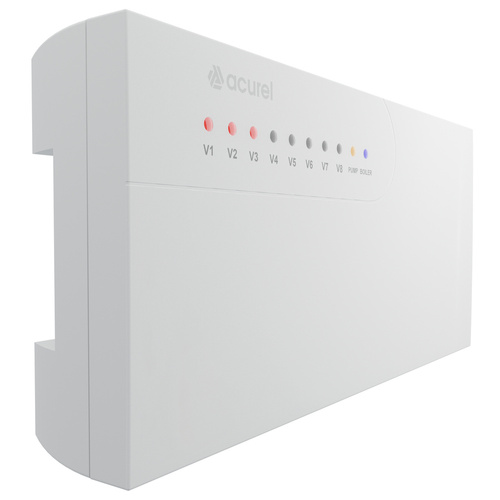

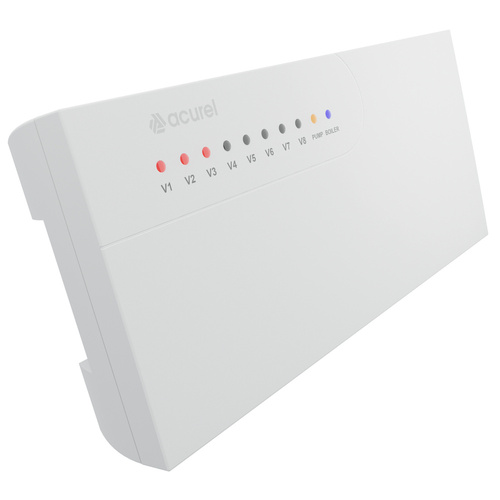

Listwa AD117 to niezawodne i funkcjonalne rozwiązanie przeznaczone do sterowania ogrzewaniem płaszczyznowym w maksymalnie 8 niezależnych strefach. Umożliwia szybkie i uporządkowane podłączenie bezprzewodowych regulatorów temperatury (model AD118) oraz siłowników termoelektrycznych, montowanych na rozdzielaczu instalacji podłogowej.

Intuicyjna instalacja i wygodna obsługa

Listwa centralna AD117 to zaawansowane, a zarazem wyjątkowo przyjazne w montażu rozwiązanie przeznaczone do sterowania siłownikami termoelektrycznymi 230 V typu NC (normalnie zamkniętymi) lub NO (normalnie otwartymi), wykorzystywanymi w systemach ogrzewania podłogowego wodnego. Urządzenie działa na podstawie sygnałów z bezprzewodowych regulatorów pokojowych, eliminując konieczność łączenia ich kablem. To znacząco ułatwia instalację i zapewnia większą elastyczność w rozmieszczeniu termostatów w pomieszczeniach.

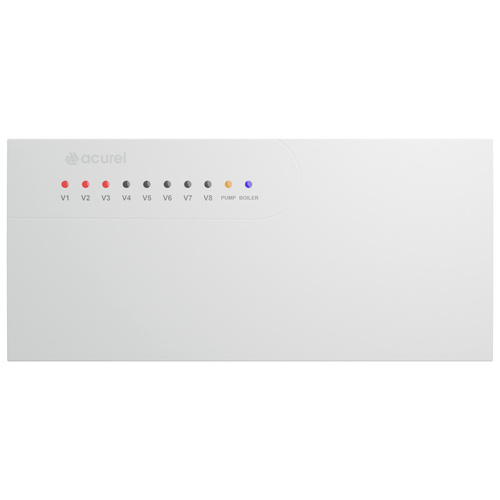

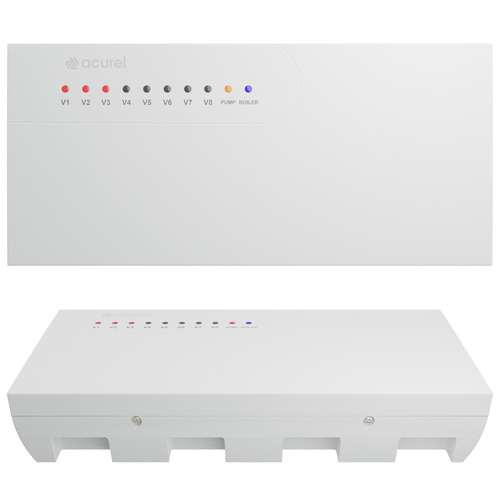

Listwa została zaprojektowana z myślą o wygodzie instalatora i użytkownika. Każda ze stref posiada niezależną sygnalizację LED, dzięki czemu w czasie rzeczywistym można monitorować aktywność poszczególnych obiegów grzewczych. Urządzenie automatycznie steruje pompą obiegową oraz kotłem, aktywując je z odpowiednim opóźnieniem w celu ochrony komponentów instalacji i zapewnienia płynnego działania.

Najważniejsze korzyści

✔️ Obsługa do 8 niezależnych stref grzewczych

✔️ Sterowanie do 8 siłowników termoelektrycznych NC

✔️ Przeznaczona do pracy z bezprzewodowym termostatem - model AD118

✔️ Styk beznapięciowy do sterowania urządzeniem grzewczym

✔️ Styk napięciowy do obsługi pompy

✔️ Opóźnione załączanie kotła i pompy dla ochrony instalacji

✔️ Diody LED sygnalizujące stan pracy każdej strefy grzewczej

✔️ Cicha, bezawaryjna praca

✔️ Montaż na szynie DIN lub dedykowane otwory montażowe

✔️ Oszczędność energii i wyższy komfort cieplny

Kompatybilność z dedykowanym termostatem

Aby zapewnić pełną funkcjonalność centrali, zalecamy zakup dedykowanego termostatu pokojowego (model AD118), który jest dostępny w naszej ofercie. Termostat ten idealnie współpracuje z listwą sterującą AD117, zapewniając precyzyjną kontrolę temperatury.

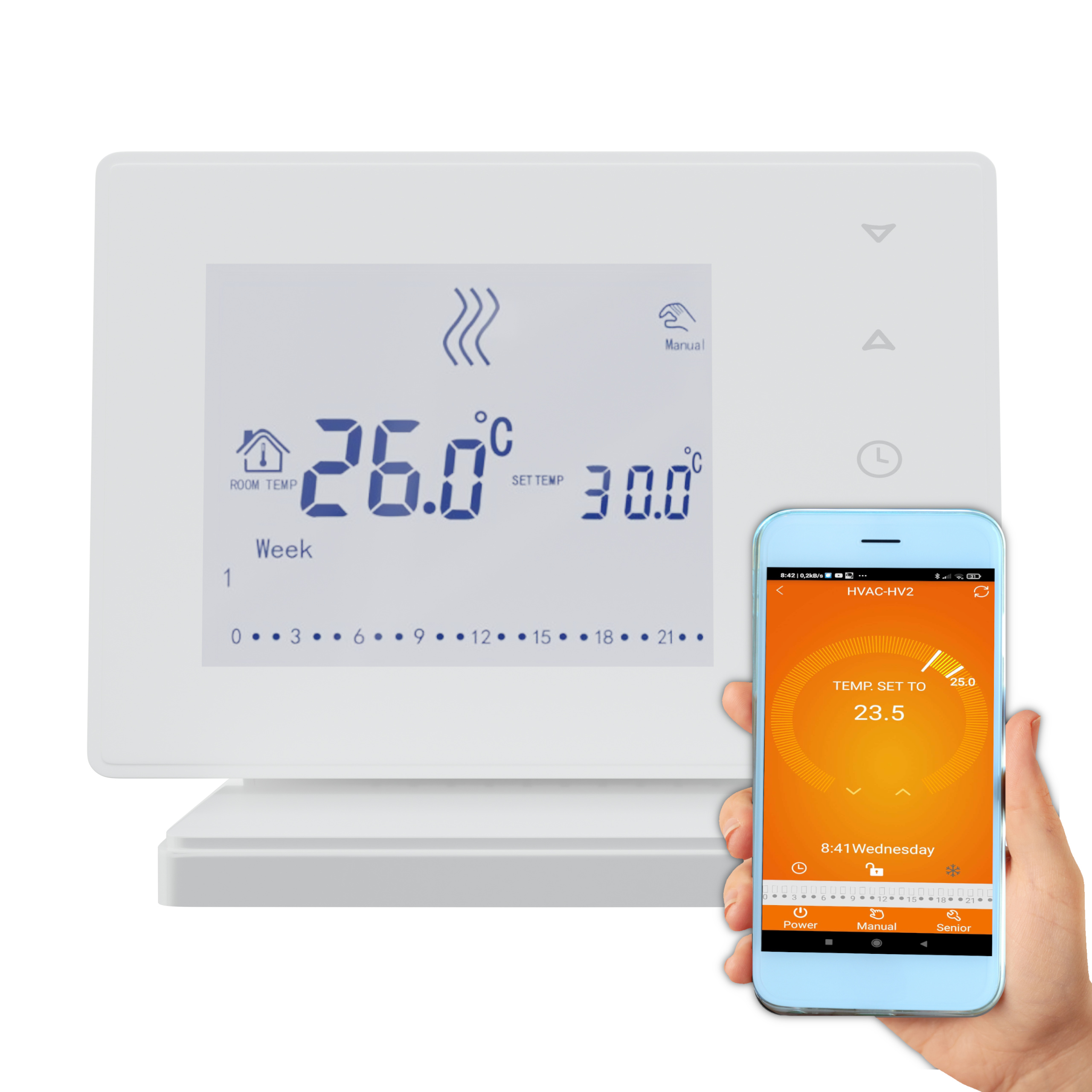

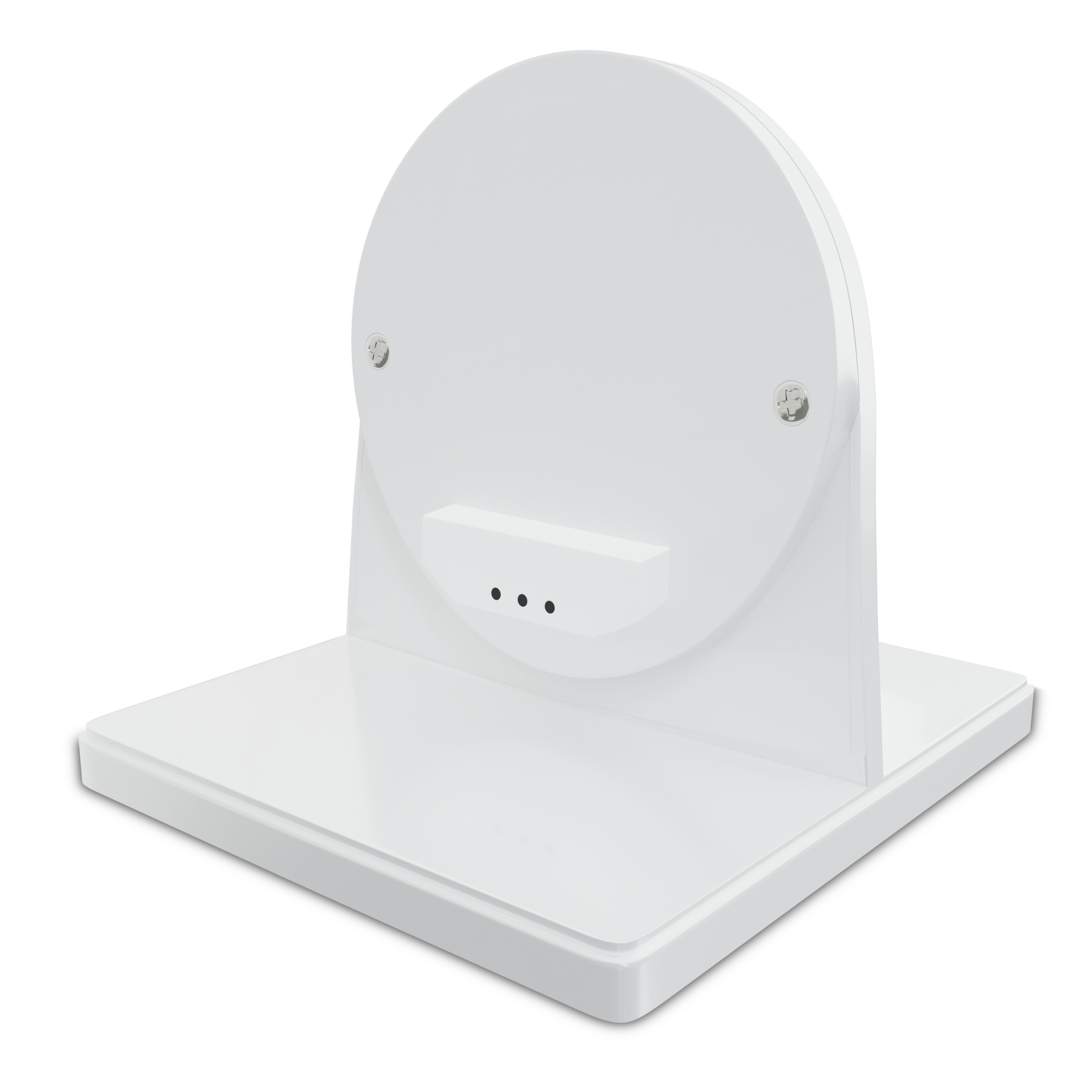

Acurel AD118-WIFI to nowoczesny, bezprzewodowy termostat pokojowy wyposażony w łączność radiową (RF) oraz moduł Wi-Fi, przeznaczony do sterowania temperaturą w systemach centralnego ogrzewania. Urządzenie umożliwia zdalne zarządzanie ogrzewaniem za pomocą aplikacji mobilnej, co przekłada się na wysoki komfort użytkowania i realne oszczędności energii. Termostat został zaprojektowany z myślą o łatwej integracji z listwą sterującą AD117, z którą współpracuje bezprzewodowo, umożliwiając uruchamianie lub wyłączanie poszczególnych stref grzewczych. AD118 to idealne rozwiązanie dla osób poszukujących inteligentnego, wygodnego i energooszczędnego sposobu kontroli temperatury w domu.

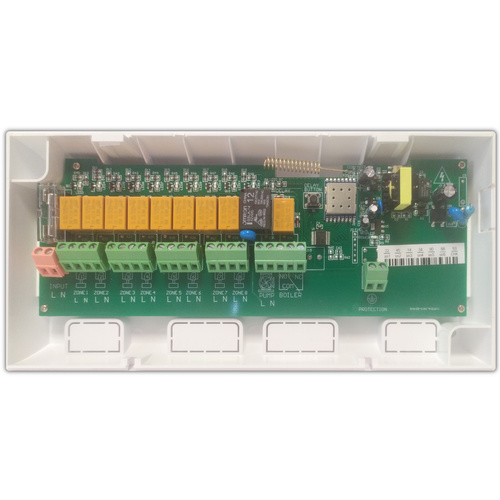

Schemat podłączenia sterownika przedstawia główne elementy i cechy centrali, które są istotne przy instalacji i konfiguracji systemu ogrzewania.

Zasilanie listwy sterującej

Centrala wymaga zasilania 230V prądem przemiennym. Należy podłączyć odpowiednie przewody zasilające do zacisków oznaczonych jako L (faza) i N (neutralny).

8 stref grzewczych

Sterownik umożliwia podłączenie do 8 siłowników termostatycznych, co pozwala na kontrolę temperatury w ośmiu różnych strefach. Dla każdej strefy, należy podłączyć siłownik termostatyczny do odpowiednich zacisków, zgodnie z oznaczeniami na sterowniku.

Obsługa pompy

Sterownik posiada funkcję obsługi pompy obiegowej, która zapewnia cyrkulację ciepłej wody w systemie ogrzewania. Należy podłączyć przewody pompy do odpowiednich zacisków, zgodnie z oznaczeniami na sterowniku.

Styk beznapięciowy do sterowania urządzeniem grzewczym

Sterownik jest wyposażony w styk beznapięciowy, który służy do sterowania urządzeniem grzewczym, takim jak kocioł. Ten styk umożliwia bezpieczne sterowanie urządzeniem grzewczym przez sterownik. Należy podłączyć przewody sterujące z urządzenia grzewczego do odpowiednich zacisków styku beznapięciowego na sterowniku.

Złącze uziemiające sterownika

Sterownik posiada złącze uziemiające, które służy do bezpiecznego uziemienia urządzenia.

Przełącznik zmiany trybu

Sterownik jest wyposażony w przycisk zmiany trybu podłączonych siłowników. Tryb 1: do centrali podłączamy siłowniki NC. Tryb 2: do centrali podłączamy siłowniki NO. Aby przełączyć się na Tryb 2 przetrzymaj wciśnięty klawisz przez około 5 sekund.
