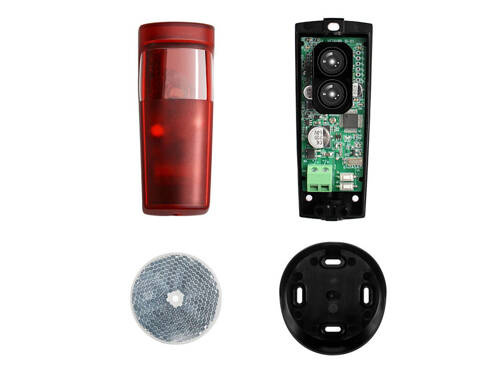

Fotokomórka refleksyjna RC YET611 (AC-FK011-RC)

Zastosowanie produktu:

• bramy podnoszone
• drzwi obrotowe
• drzwi przesuwne
• ochrona ścian
• ochrona okien i balkonów
• ochrona magazynów
• parkingi
• i inne zewnętrzne miejsca wymagające ochrony

Lista kompatybilnych marek pilotów:

• AAVAQ; AN MOTOR AT-4; ATAPTX4; AT-4N; BENINCA TO GO WV; BFT MITTO2 MITTO4;
• Centurion NOVA; Codiplug NOV2; Codiplug UNIK; DEA MIO TR2; DOORHAN TX4; DOORMAN;
• FAAC XT4 433RC; FADINI JUBI; GBDAU1600; Hiland; KEY TXB-42R;
• MotorLine MX4SP DSM; NICE FLORS; Nice-Smilo; NOVOFERM; Peccinin TX3C; ROSSI; SUPERLIFT s60, s66

Główne funkcje to:

• Kopiowanie funkcji klawiszy: Przed użyciem fotokomórki należy skopiować funkcje klawiszy z oryginalnego pilota, takie jak włączanie/wyłączanie. Instrukcja opisuje różne metody kopiowania, dostosowane do konkretnych marek i modeli pilotów.
• Parowanie z kontrolerem (uczenie): Po skopiowaniu funkcji klawiszy można sparować fotokomórkę z kontrolerem.
• Instalacja i debugowanie: Użytkownik powinien zainstalować fotokomórkę zgodnie z wymaganiami aplikacji, stosując się do odpowiednich środków ostrożności.
• Wykrywanie przeszkód: Fotokomórka ACFK011-RC wykorzystuje podczerwień do wykrywania przeszkód.
• Wysyłanie sygnału do kontrolera: Po wykryciu przeszkody fotokomórka wysyła sygnał radiowy (RF) do kontrolera. Ten sygnał jest zgodny ze skopiowaną funkcją klawisza, co oznacza, że kontroler otrzymuje komendę odpowiadającą działaniu wybranego przycisku pilota, np. otwarcie lub zamknięcie bramy

Specyfikacja techniczna:

• Napięcie: 9V~24V (AC Frequence: 50Hz/60Hz, Imax = 35mA)
• Napięcie pracy:
• <35mA @ 12V DC
• <19mA @ 24V DC
• Dystans wykrycia: >= 10m
• Ślepa strefa: ≤0.45m
• Czas reakcji: >= 100mS
• Natężenie światła otoczenia: Max. 5000lux
• Światło podczerwone:
• Długość fali: 740nm
• Rodzaj światła: widzialne czerwone światło
• Obciążenie portu wyjściowego: ◦ AC 0.3A / 120V AC ◦ DC 0.8A / 30V DC
• Wskaźniki LED:
• Zielona dioda: Zasilanie on/off
• Czerwona dioda: wskazuje transmisję sygnału RF (radiowego). Dioda świeci, gdy napotka przeszkodę, a gdy jej nie ma, dioda jest wyłączona.
• Temperatura pracy: -20°C ~+60°C
• Temperatura przechowywania: -30°C~+80°C
• Wymiary fotokomórki: 100 x 40 x 35mm
• Wymiary soczewki: D82 x H8.3mm
• Waga: 60g (fotokomórka), 31g (lustro)
• Specyfikacja RF:
• Częstotliwość pracy: kompatybilny z pilotami o częstotliwości pracy 433mHz
• Zasięg pilota: >100m (na zewnątrz)
• Czas przesyłania kodu: 1.5 sekundy (czas wysłania kodu RF po wyzwoleniu podczerwieni)

Zestaw zawiera:

• fotokomórka
• lustro refleksyjne
• elementy montażowe
• instrukcja obsługi w języku polskim
• opakowanie
