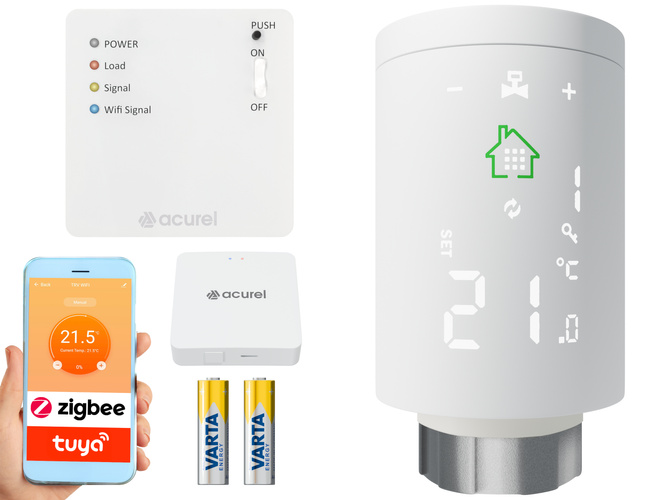

Jak działa system HeatLink Pro 2.0?

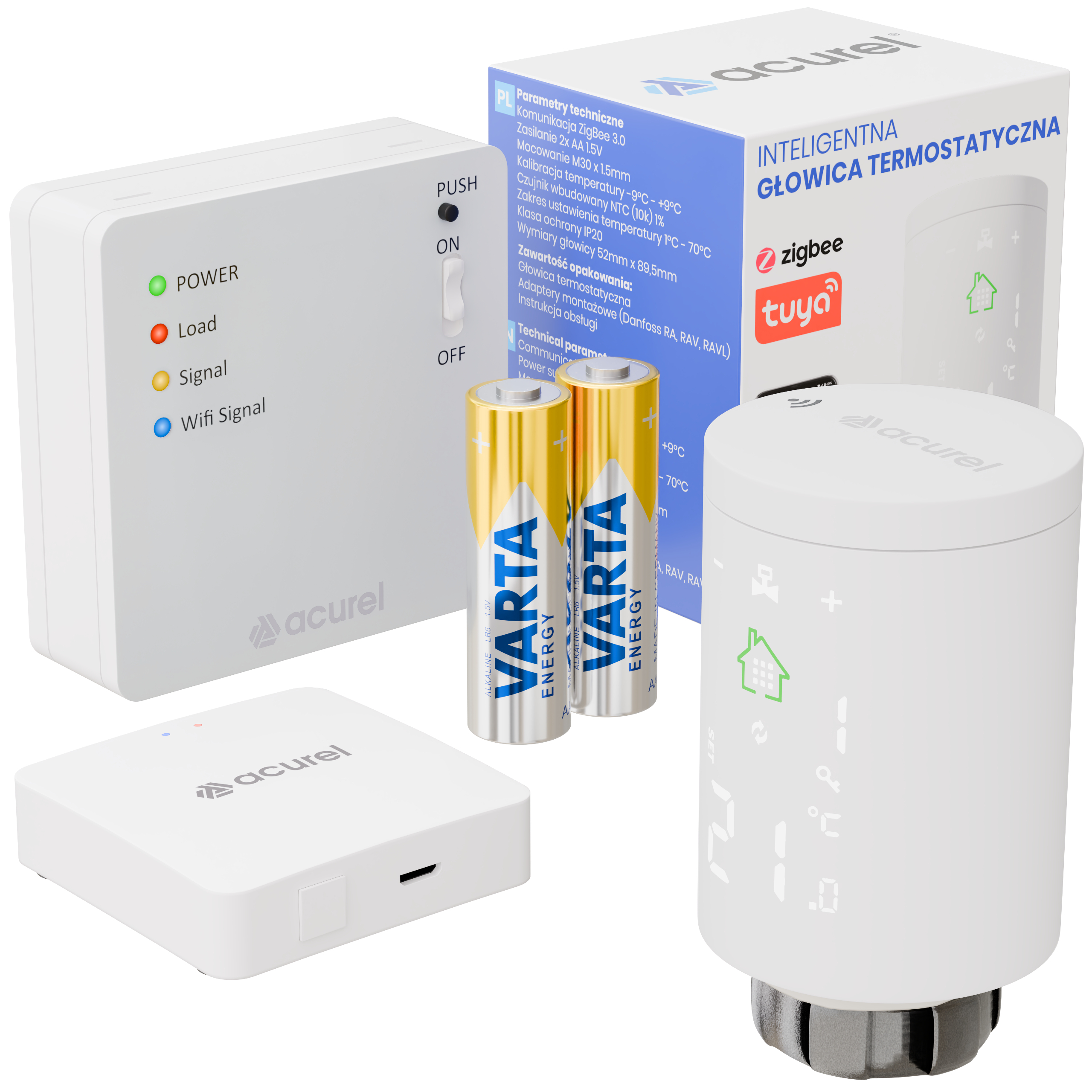

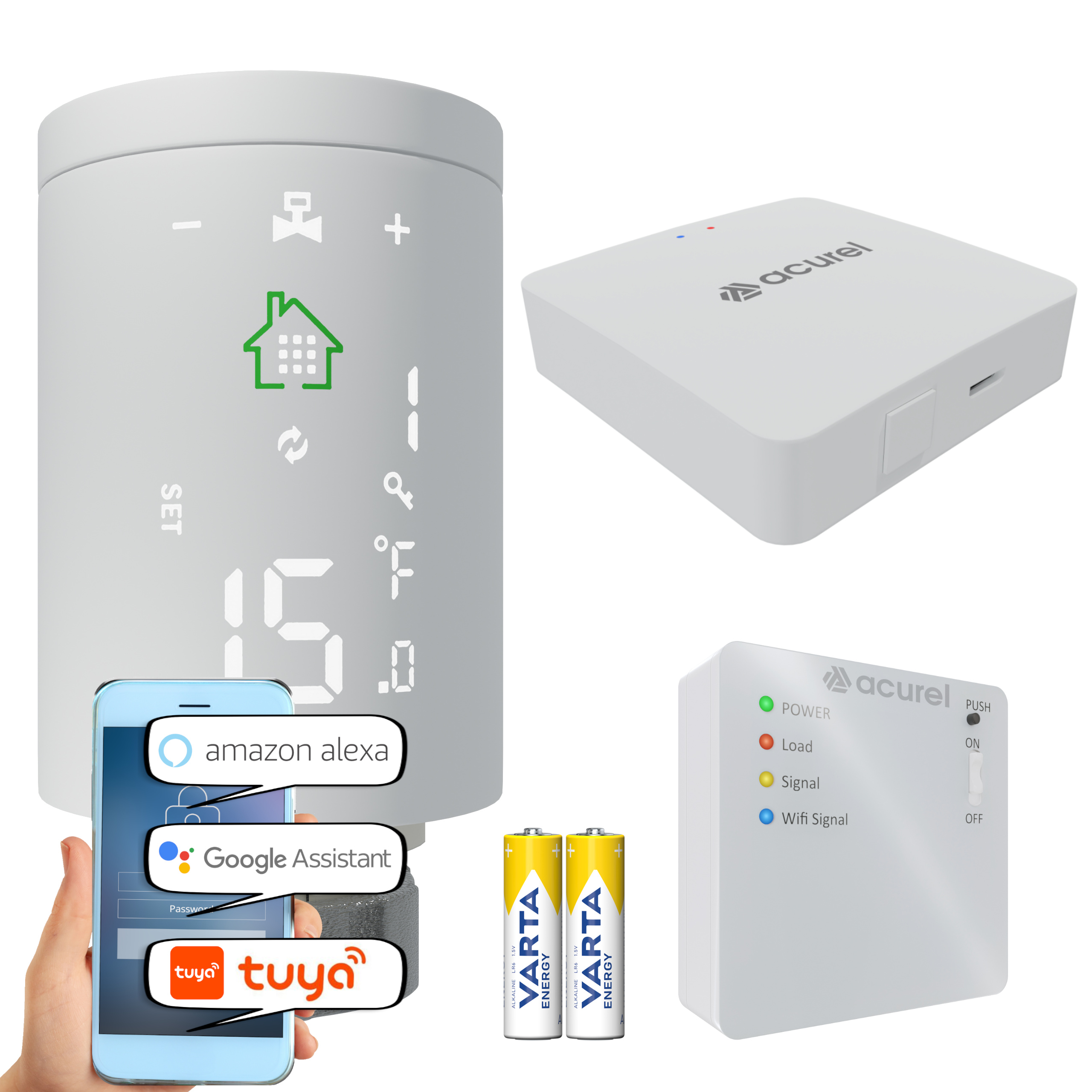

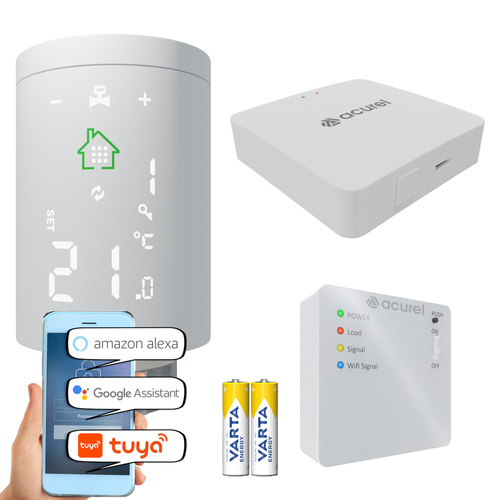

System HeatLink Pro to inteligentne rozwiązanie do sterowania ogrzewaniem, które zapewnia wygodę i oszczędność energii. Składa się z trzech kluczowych elementów:

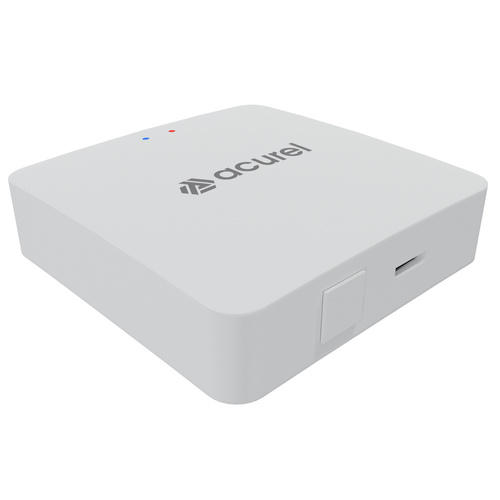

1️⃣ Bramka ZigBee Smart Gateway 3.0 – jest centrum zarządzania systemem, łączącym wszystkie urządzenia grzewcze w jeden ekosystem. Umożliwia sterowanie ogrzewaniem za pomocą aplikacji Tuya, Smart Life oraz asystentów głosowych Google Home i Alexa.

2️⃣ Inteligentna głowica termostatyczna ZigBee TUYA – precyzyjnie reguluje temperaturę w pomieszczeniu, co pozwala zwiększyć komfort i obniżyć koszty ogrzewania. Wymaga bramki ZigBee do pracy.

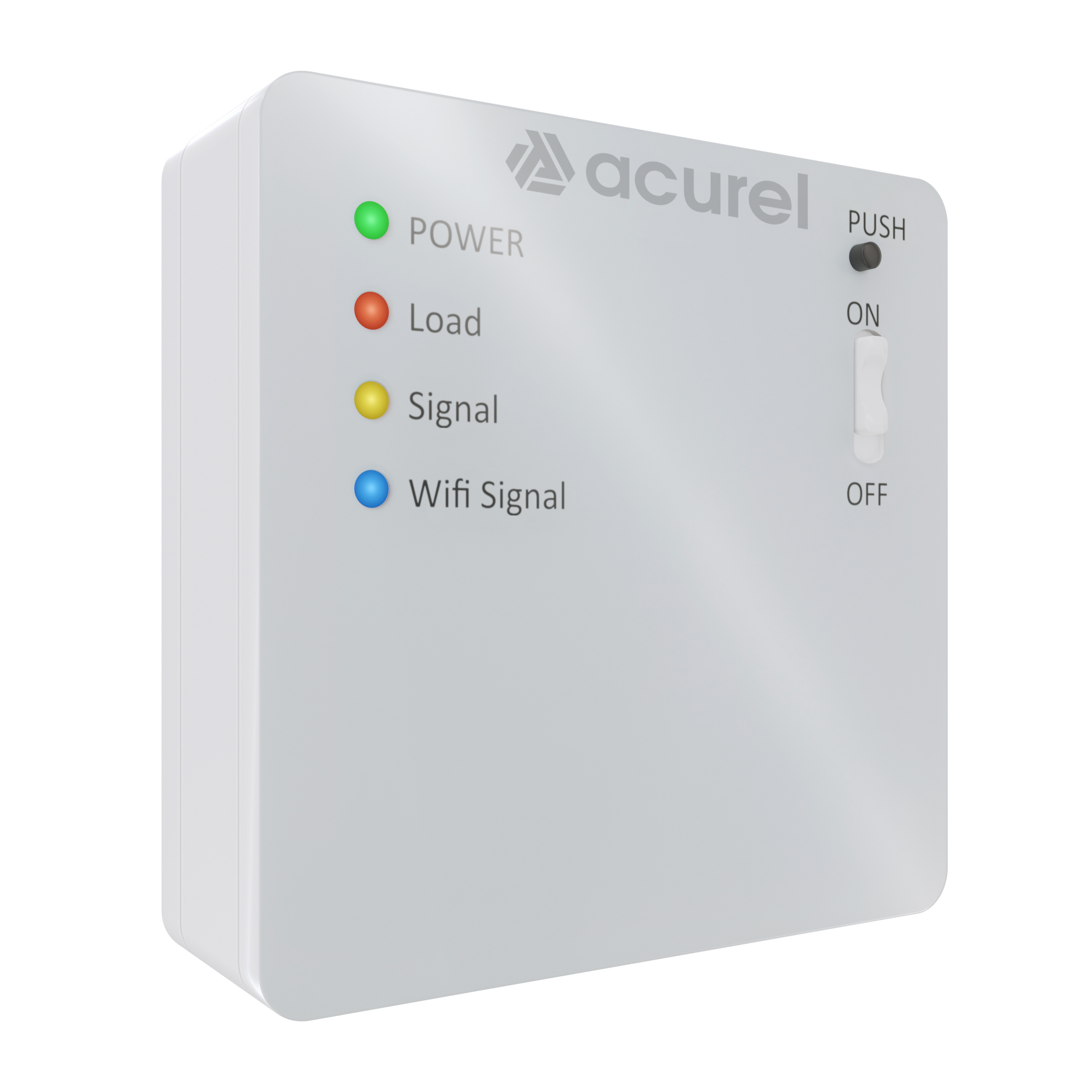

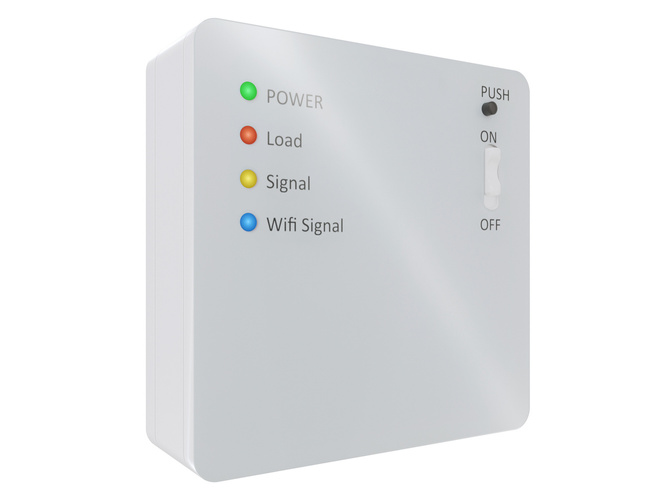

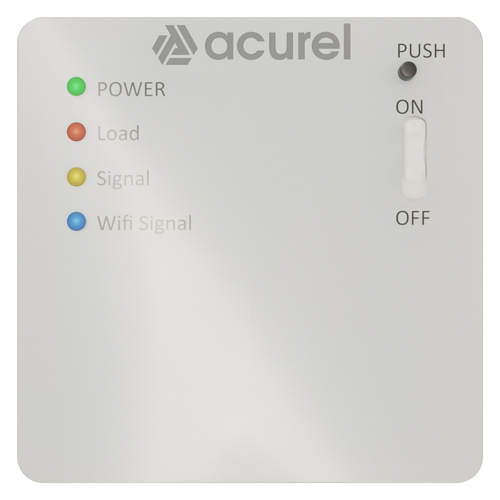

3️⃣ Bezprzewodowy odbiornik ZigBee AC-RCV200-RF – podłączany do pieca C.O., steruje jego pracą na podstawie temperatury ustawionej na głowicy termostatycznej, co zapewnia efektywne ogrzewanie domu.

System działa zdalnie, automatyzując kontrolę ogrzewania i optymalizując zużycie energii.

System HeatLink Pro 2.0 może być rozbudowany do maksymalnie 16 głowic termostatycznych. Inne zestawy dostępne na pozostałych ofertach.

Sterowanie kotłem za pomocą styku zwierno-rozwiernego

Warunkiem poprawnej współpracy odbiornika AC-RCV200-RF z kotłem jest obsługa przez sterownik kotła uniwersalnego termostatu pokojowego wyposażonego w styk zwierno-rozwierny. Jest to kluczowy element, który pozwala na włączenie lub wyłączenie kotła w zależności od zadanej temperatury na głowicy termostatycznej zamontowanej na zaworze grzejnikowym.

Styk ten działa w dwóch trybach: zamyka (zwiera) lub otwiera (rozwiera) obwód elektryczny, co sygnalizuje sterownikowi kotła konieczność uruchomienia lub wyłączenia ogrzewania. Informację o kompatybilności sterownika kotła ze stykami zwierno-rozwiernymi znajdziecie Państwo w instrukcji obsługi swojego urządzenia grzewczego.

Twój Dom miejscem inteligentnego komfortu

System HeatLink Pro umożliwia inteligentne sterowanie ogrzewaniem w domu, łącząc ze sobą kilka urządzeń za pomocą technologii Zigbee. Oto jak działa ten system:

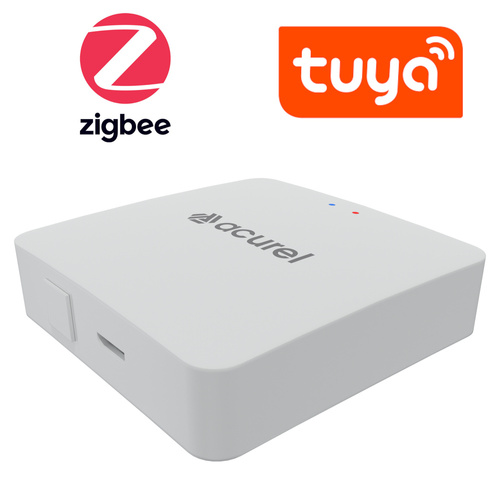

1️⃣ Inteligentna bramka (Zigbee Gateway) – To centralny element systemu, który łączy wszystkie urządzenia w jedną sieć. Umożliwia komunikację między nimi oraz sterowanie za pomocą aplikacji takich jak Tuya, Smart Life czy asystentów głosowych (Google Home, Amazon Alexa). Dzięki Zigbee i Bluetooth, bramka gwarantuje stabilną i szybką wymianę danych.

2️⃣ Inteligentna głowica termostatyczna – Ta głowica montowana na zaworze grzejnika pozwala precyzyjnie kontrolować temperaturę w pomieszczeniu. Automatycznie dostosowuje się do ustawionej temperatury, optymalizując zużycie energii i zapewniając komfort cieplny.

3️⃣ Bezprzewodowy odbiornik pieca – Odbiornik ten łączy się z kotłem centralnego ogrzewania. Odbiera sygnały z głowicy termostatycznej i włącza lub wyłącza piec w zależności od potrzeby, co pozwala na oszczędność energii i utrzymanie odpowiedniej temperatury.

Dzięki współpracy tych urządzeń, system HeatLink Pro zapewnia pełną kontrolę nad ogrzewaniem w Twoim domu, zwiększając komfort i redukując koszty eksploatacji.

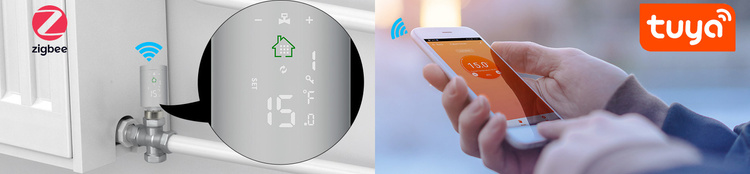

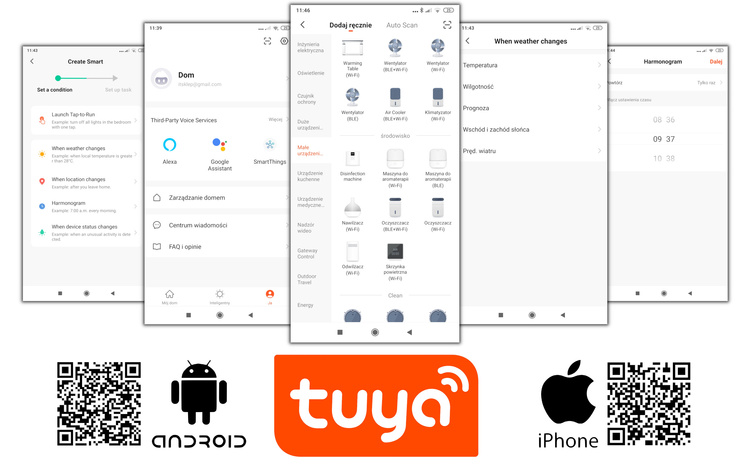

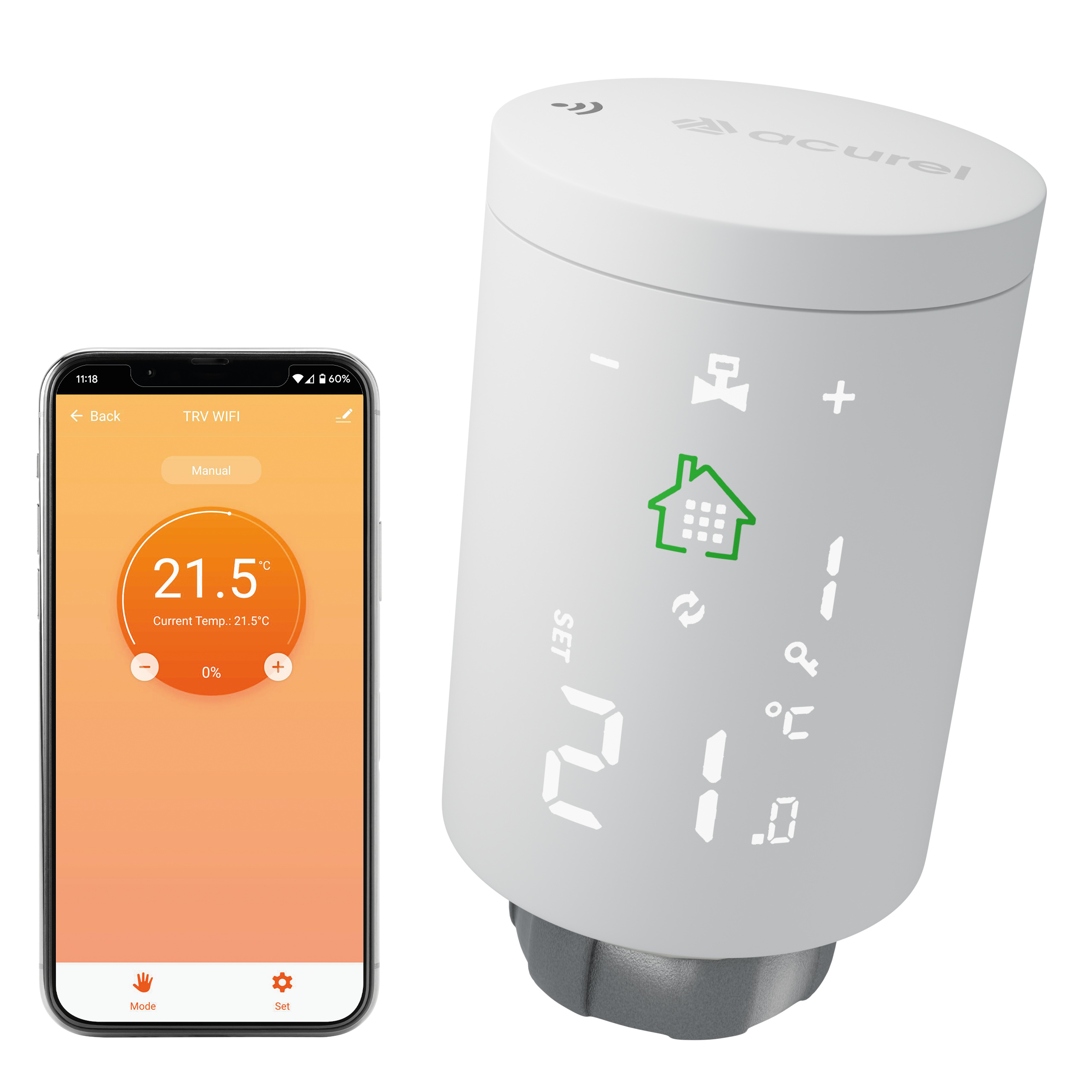

Głowica termostatyczna współpracuje z aplikacjami Tuya Smart oraz Smart Life, a także może być zintegrowane z innymi systemami Smart Home. Oferuje możliwość tworzenia harmonogramów ogrzewania, inteligentnych scen i automatyzacji, które dostosują temperaturę do rytmu dnia i indywidualnych potrzeb domowników.

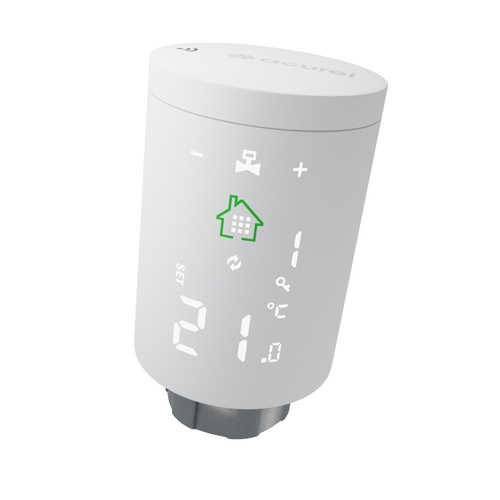

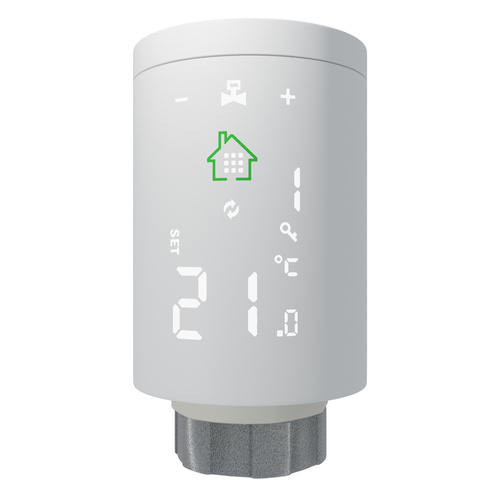

Głowica Zigbee zasilana jest dwoma bateriami AA oraz wyposażona jest w standardowe złącze M30×1,5 mm, kompatybilne z większością popularnych grzejników. Głowica może działać samodzielnie, obsługiwana za pomocą dotykowego panelu sterowania, jednak dla pełnej funkcjonalności i wygody zalecane jest korzystanie ze zdalnego zarządzania poprzez aplikację mobilną. Integracja z bramką Zigbee (Gateway Zigbee) pozwala na łatwą konfigurację, harmonogramowanie oraz monitorowanie temperatury z poziomu smartfona, zapewniając nowoczesne i energooszczędne sterowanie ogrzewaniem.

Wyświetlacz i ikony funkcjonalne

Głowica AD138-ZIGBEE została wyposażona w czytelny ekran LCD oraz panel dotykowy, który umożliwia wygodne, lokalne sterowanie urządzeniem bez konieczności korzystania ze smartfona. Dzięki intuicyjnym ikonom użytkownik w każdej chwili może sprawdzić bieżące parametry pracy oraz stan urządzenia.

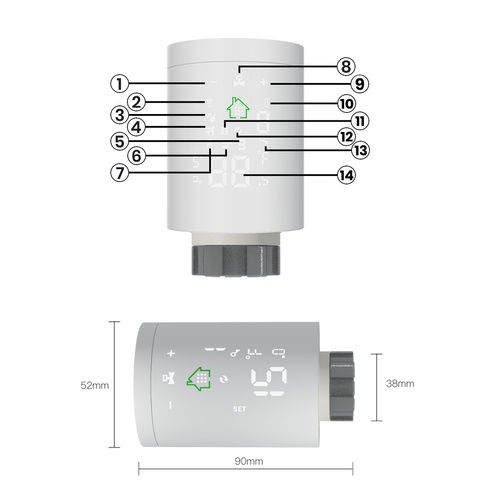

Na ekranie wyświetlane są następujące wskaźniki i ikony:

1️⃣ Przycisk zmniejszający wartość

2️⃣ Ikona stanu sieci

3️⃣ Tryb Boost

4️⃣ Tryb Wakacyjny

5️⃣ Interfejs ustawienia czasu - minuta

6️⃣ Interfejs ustawienia czasu - godzina

7️⃣ Ustawiona temperatura

8️⃣ Wskaźnik stanu zaworu

9️⃣ Przycisk zwiększający wartość

1️⃣0️⃣ Wskaźnik rozładowania baterii

1️⃣1️⃣ Alarm otwartego okna

1️⃣2️⃣ Tryb automatyczny

1️⃣3️⃣ Ikona blokady rodzicielskiej

1️⃣4️⃣ Wskaźnik temperatury

Obrotowy wyświetlacz 180° – zawsze czytelny odczyt

Głowica termostatyczna została wyposażona w praktyczną funkcję obrotu wyświetlacza o 180°. Dzięki temu możliwy jest montaż urządzenia w dowolnej pozycji – niezależnie od położenia zaworu czy kierunku instalacji. Wystarczy dwukrotnie nacisnąć przycisk funkcyjny, aby ekran automatycznie dopasował orientację wskazań, zapewniając wygodny i czytelny odczyt temperatury w każdej sytuacji.

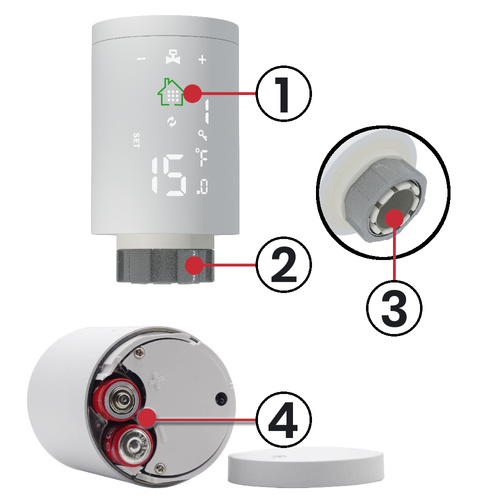

Elementy i budowa głowicy termostatycznej

Głowica termostatyczna została zaprojektowana z myślą o wygodzie użytkowania oraz trwałości. Wyposażona jest w czytelny moduł wyświetlacza, intuicyjne klawisze regulacyjne „+” i „–”, a także przycisk HOME umożliwiający przełączanie trybów oraz dostęp do ustawień urządzenia. Solidna, metalowa nakrętka zapewnia stabilny montaż, a specjalnie zaprojektowany wlot głowicy o głębokości 4,5 mm gwarantuje dopasowanie do standardowych zaworów grzejnikowych.

1️⃣ Moduł wyświetlacza

2️⃣ Klawisz zmniejszający "-"

3️⃣ Klawisz zwiększający "+"

4️⃣ Klawisz HOME

5️⃣ Wlot głowicy (głębokość wlotu - 4.5mm)

Uwaga: We wlocie głowicy (punkt 5) znajduje się plastikowa nasadka ochronna w kształcie walca, którą należy usunąć przed montażem urządzenia.

Akcesoria dodatkowe

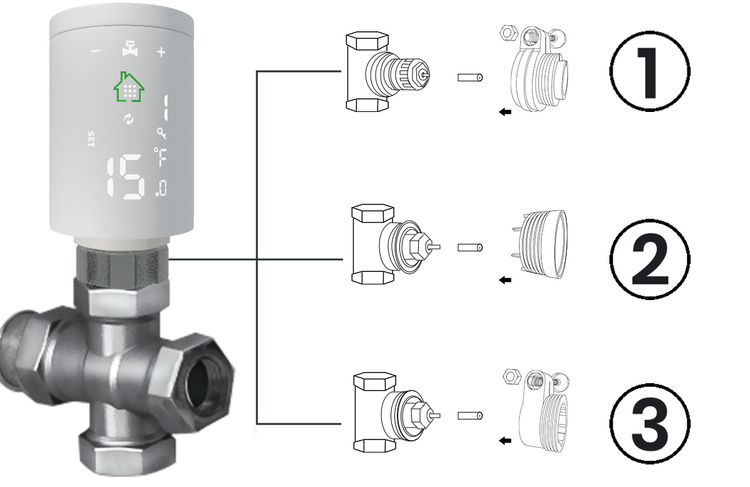

Jeśli zawór grzejnika posiada gwint M30 × 1,5mm, możesz bezpośrednio zamontować głowicę termostatyczną na zaworze – adapter nie jest wymagany. W przypadku innych typów zaworów, zapoznaj się z ilustracją poniżej i określ typ swojego zaworu, a następnie wybierz odpowiedni adapter z zestawu dołączonego do opakowania.

Do głowicy dołączone są trzy adaptery (umożliwiają one dopasowanie do większości dostępnych na rynku grzejników):

1️⃣ dla zaworów Danfoss RA

2️⃣ dla zaworów Danfoss RAV

3️⃣ dla zaworów Danfoss RAVL

Jeśli wybrany typ zaworu wymaga zastosowania adaptera, zamontuj go zgodnie z dołączonym rysunkiem. Upewnij się, że adapter został dokładnie dokręcony, ale nie używaj nadmiernej siły.

Montaż głowic nie wymaga żadnych modyfikacji systemu grzewczego. Nie ma potrzeby wyłączania ogrzewania ani zakręcania zaworów. Montaż głowicy jest prosty, zajmuje nie więcej niż 5 minut i nie wymaga użycia specjalistycznych narzędzi.
