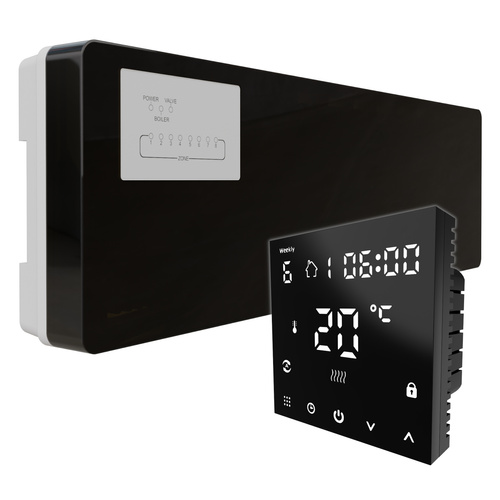

Zestaw przeznaczony do sterowania jedną strefą ogrzewania podłogowego. W skład kompletu wchodzi listwa sterująca AD117-P oraz jeden termostat przewodowy AD148C. Idealny do mniejszych pomieszczeń lub pojedynczych obwodów grzewczych.

Najważniejsze zalety zestawu AD117-P + AD148C

✅ Prosty montaż i konfiguracja
System AD117-P + AD148C został zaprojektowany tak, aby jego instalacja była maksymalnie szybka i intuicyjna. Listwa sterująca posiada czytelne oznaczenia zacisków i przejrzysty układ połączeń, co znacząco ułatwia montaż nawet w złożonych instalacjach. Termostaty AD148C montowane są podtynkowo w standardowej puszce Ø60 mm, a połączenie z listwą odbywa się przewodowo, co gwarantuje niezawodne działanie systemu od pierwszego uruchomienia.

✅ Wysoka niezawodność i stabilna komunikacja
Komunikacja między termostatami a listwą sterującą odbywa się w pełni przewodowo, co eliminuje ryzyko zakłóceń i utraty sygnału. System zapewnia natychmiastową reakcję na zmiany temperatury, a solidne komponenty elektroniczne gwarantują długą i bezawaryjną pracę w każdych warunkach.

✅ Możliwość rozbudowy do 8 stref
Listwa sterująca AD117-P obsługuje do ośmiu niezależnych obwodów grzewczych, co pozwala łatwo dopasować system do wielkości budynku i liczby pomieszczeń. W dowolnym momencie można rozbudować instalację, dodając kolejne termostaty i siłowniki bez konieczności wymiany centrali.

✅ Programowalne harmonogramy pracy

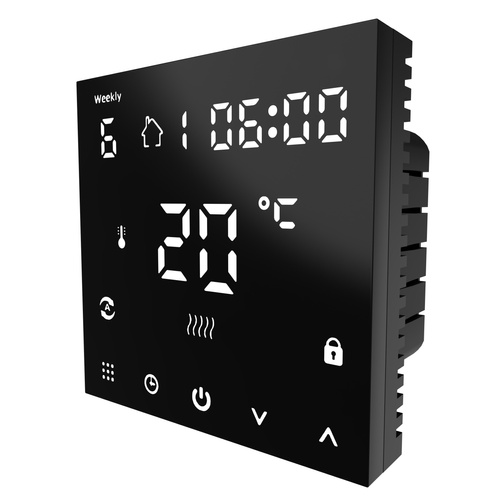

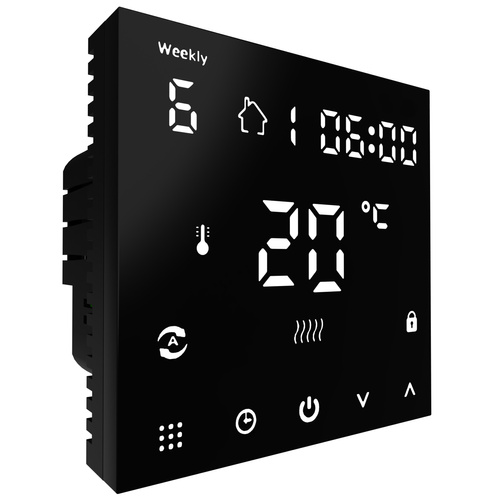

Termostat AD148C umożliwia ustawienie harmonogramów grzewczych dopasowanych do trybu życia domowników. Można zaprogramować różne temperatury w ciągu dnia i tygodnia, co pozwala ograniczyć zużycie energii bez utraty komfortu cieplnego.

✅ Kompatybilność z siłownikami 230 V
Listwa AD117-P współpracuje z popularnymi siłownikami termoelektrycznymi typu NC i NO zasilanymi napięciem 230 V. Dzięki temu system jest kompatybilny z większością rozdzielaczy ogrzewania podłogowego dostępnych na rynku i może być stosowany zarówno w nowych, jak i modernizowanych instalacjach.

✅ Energooszczędna praca systemu
Precyzyjna kontrola temperatury w każdej strefie pozwala na efektywne zarządzanie energią. System uruchamia obiegi grzewcze tylko wtedy, gdy jest to potrzebne, redukując niepotrzebne zużycie prądu i ciepła. W efekcie użytkownik zyskuje realne oszczędności przy zachowaniu pełnego komfortu.

✅ Możliwość ręcznej i automatycznej regulacji

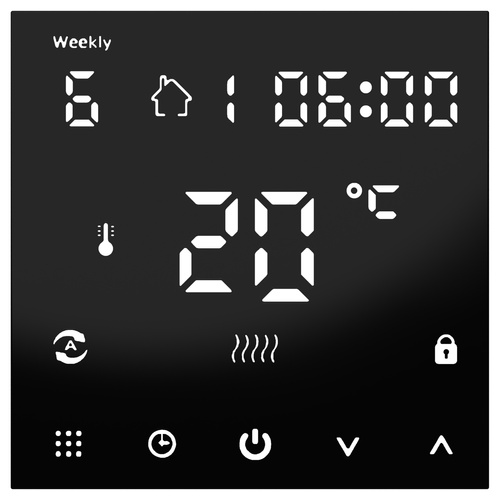

Użytkownik może w każdej chwili zmienić tryb pracy termostatu – przejść z automatycznego na ręczny, aby szybko dostosować temperaturę do aktualnych potrzeb. Intuicyjny interfejs termostatu sprawia, że obsługa systemu jest prosta i wygodna dla każdego.

✅ Precyzyjna regulacja temperatury
Wbudowany czujnik temperatury o wysokiej czułości zapewnia dokładne pomiary i płynną reakcję systemu na najmniejsze zmiany warunków cieplnych. Dzięki temu w każdym pomieszczeniu panuje stabilna i komfortowa temperatura bez niepożądanych wahań.

✅ Centralne zarządzanie i oszczędność energii
Listwa AD117-P pełni funkcję centrali sterującej całym systemem – odbiera sygnały z termostatów, zarządza pracą siłowników, pompy oraz kotła. Dzięki centralnemu sterowaniu ogrzewanie działa tylko tam, gdzie jest potrzebne, co pozwala ograniczyć zużycie energii i zoptymalizować pracę instalacji.

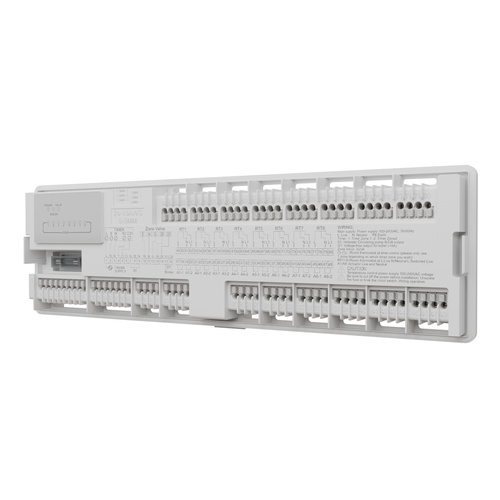

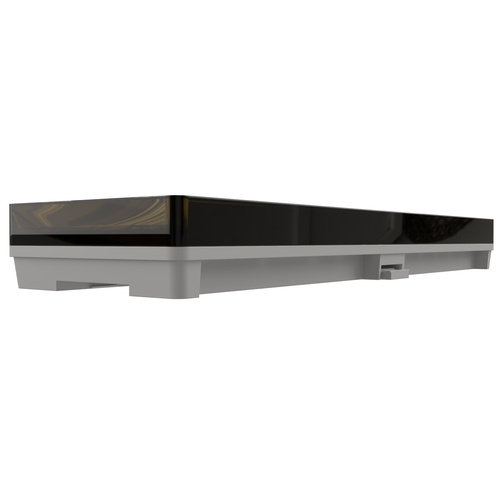

Przewodowa listwa sterująca AD117-P do ogrzewania podłogowego 230V – 8 stref

Listwa AD117-P to niezawodne i funkcjonalne rozwiązanie przeznaczone do sterowania ogrzewaniem płaszczyznowym w maksymalnie 8 niezależnych strefach. Umożliwia szybkie i uporządkowane podłączenie przewodowych regulatorów temperatury oraz siłowników termoelektrycznych, montowanych na rozdzielaczu instalacji podłogowej.

Intuicyjna instalacja i wygodna obsługa

Listwa została zaprojektowana z myślą o wygodzie instalatora i użytkownika. Każda ze stref posiada niezależną sygnalizację LED, dzięki czemu w czasie rzeczywistym można monitorować aktywność poszczególnych obiegów grzewczych. Urządzenie automatycznie steruje pompą obiegową oraz kotłem, aktywując je z odpowiednim opóźnieniem w celu ochrony komponentów instalacji i zapewnienia płynnego działania. Dodatkowo, AD117-P może współpracować z zewnętrznymi programatorami czasowymi oraz układami mieszającymi, co czyni ją idealnym rozwiązaniem zarówno do prostych instalacji jednorodzinnych, jak i bardziej rozbudowanych systemów wielostrefowych.

Najważniejsze korzyści

✔️ Obsługa do 8 niezależnych stref grzewczych

✔️ Sterowanie do 16 siłowników termoelektrycznych NC

✔️ Przeznaczona do pracy z przewodowymi termostatami typu on/off zasilanymi 230 V

✔️ Styk beznapięciowy do sterowania urządzeniem grzewczym

✔️ Styk napięciowy do obsługi pompy

✔️ Opóźnione załączanie kotła i pompy dla ochrony instalacji

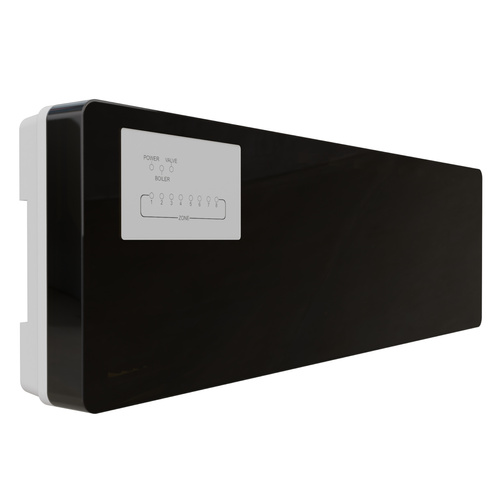

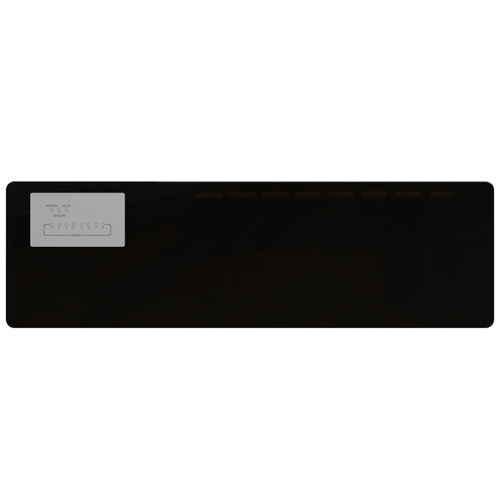

✔️ Diody LED sygnalizujące stan pracy każdej strefy grzewczej

✔️ Kompatybilność z zaworami strefowymi i timerem

✔️ Cicha, bezawaryjna praca

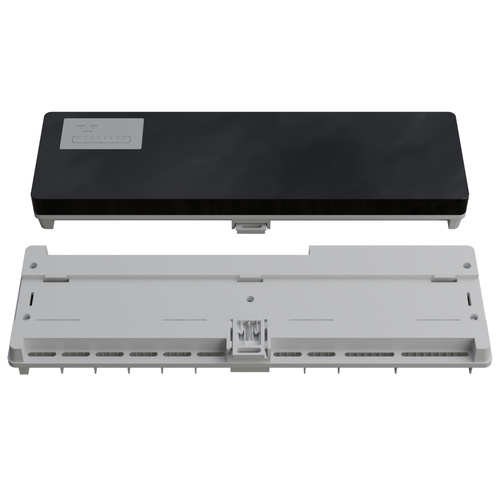

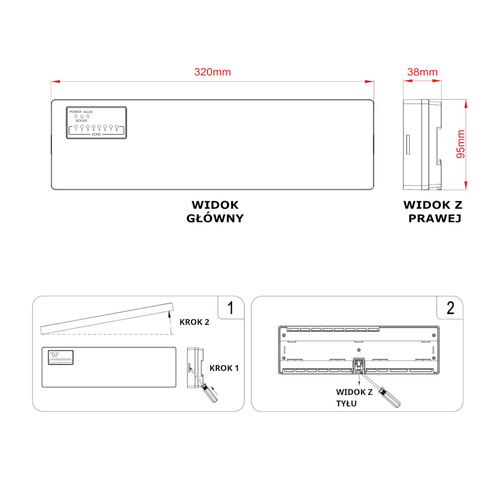

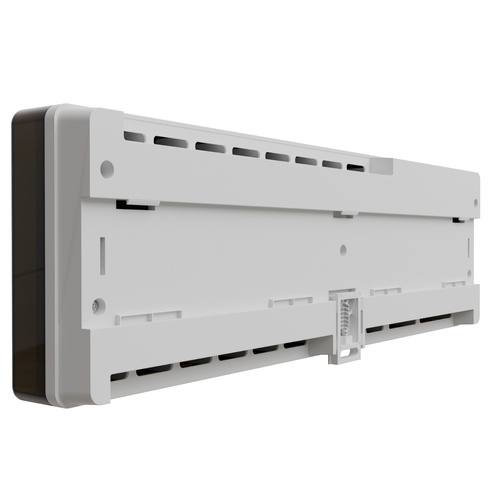

✔️ Montaż na szynie DIN

✔️ Oszczędność energii i wyższy komfort cieplny

SCHEMAT PODŁĄCZEŃ LISTWY STERUJĄCEJ - AD117-P

Dlaczego warto zastosować listwę centralnego ogrzewania w systemie wodnym

Zalecenia montażowe

Termostat należy zamontować w centralnym pomieszczeniu budynku (np. salonie lub korytarzu), w miejscu reprezentatywnym dla temperatury całego domu. Urządzenie powinno być umieszczone na wysokości ok. 1,5 metra od podłogi, z dala od:

❌ źródeł ciepła (grzejników, kominków, kuchni),

❌ bezpośredniego nasłonecznienia,

❌ przeciągów oraz drzwi zewnętrznych,

❌ urządzeń emitujących ciepło (telewizory, sprzęt RTV).

Montaż:

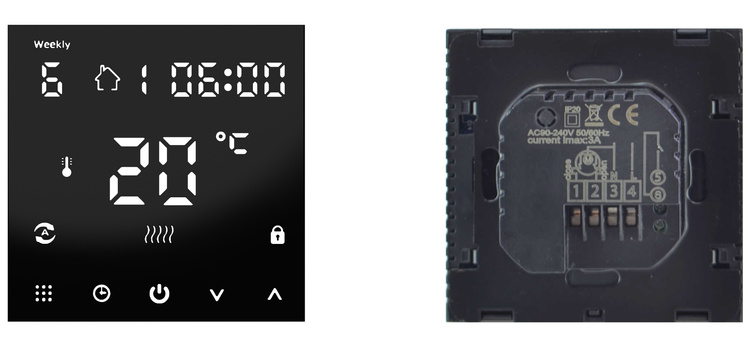

✅ Podtynkowy – instalacja w standardowej puszce instalacyjnej Ø60 mm.

✅ Termostat AD148C łączy się przewodowo bezpośrednio z listwą sterującą AD117-P, co zapewnia stabilne zasilanie i komunikację z systemem.

✅ Przewody sygnałowe i zasilające należy poprowadzić zgodnie z oznaczeniami zacisków listwy oraz schematem instalacji ogrzewania.

✅ Przed rozpoczęciem prac montażowych należy odłączyć napięcie zasilające.

Uwaga:
Podłączenia elektryczne powinien wykonywać wykwalifikowany elektryk zgodnie z obowiązującymi normami bezpieczeństwa oraz dokumentacją techniczną urządzeń.
